為什么挖掘機駕駛室可以360度無限旋轉,而油管不會(huì )纏繞打結?其中中央回轉接頭發揮了至關重要的作用。
首先我們先了解一下挖掘機的工作原理:
挖掘機由上部回轉體(發動機、駕駛室等)、下部行走體(行走部分)、工作裝置3部分組成。上部回轉體可與下部行走體呈360°旋轉,在機體停止狀態下,利用液壓傳動系統通過液壓泵將發動機的動力傳遞給液壓馬達、液壓缸等執行元件,推動工作裝置動作,從而完成各種作業。要工作了只需要“動”相對應動作的操作桿就行了。
那么挖掘機的上部和下部是怎么樣實現360°無限旋轉的呢?
挖掘機的上部和下部不是通過一般的管線進行連接的,而是采用了液壓系統作為動力來源,通過液壓油管進行連接和傳輸,因此在挖掘機360°靈活轉體的時候,這些油管就可以不受損壞,中央回轉接頭部件就發揮了不可替代的作用。
中央回轉接頭在挖掘機360度旋轉中到底起到怎樣至關重要的作用呢?

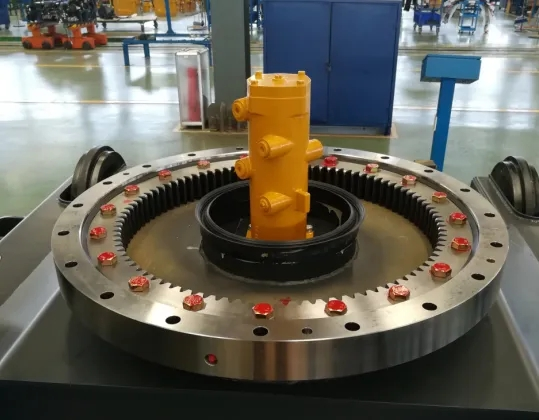

中央回轉接頭主要由內部芯軸,外部殼體和旋轉密封件等部分組成,殼體上和芯軸內部都開設有油管和溝槽,使得進油口和出油口一一對應,同時各油道都有旋轉密封相隔,互不相同,互不干涉,外殼殼體鏈接上車管路,內部芯軸連接下車管路,當油路加壓,中央回轉接頭工作時,殼體與內部芯軸會(huì )產生相對運動,因此在圓周范圍內可隨意轉向,從而實現連續回轉。
