CIM水用旋轉接頭安裝說明-騰旋科技

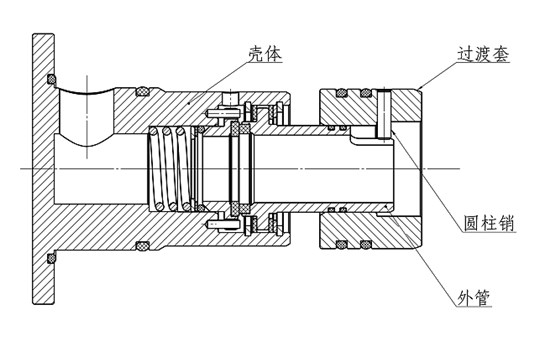

一、剖視圖；

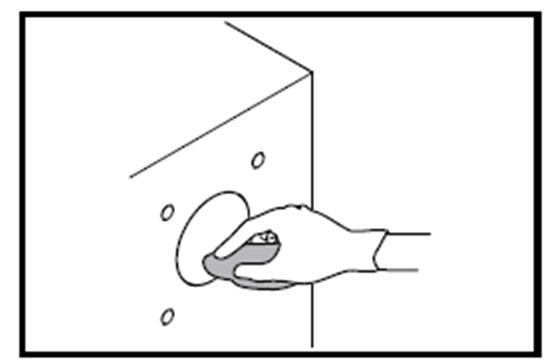

二、 清理軸頭與內部輥筒，確保軸頭內無鐵屑及銳角，孔口倒圓角；

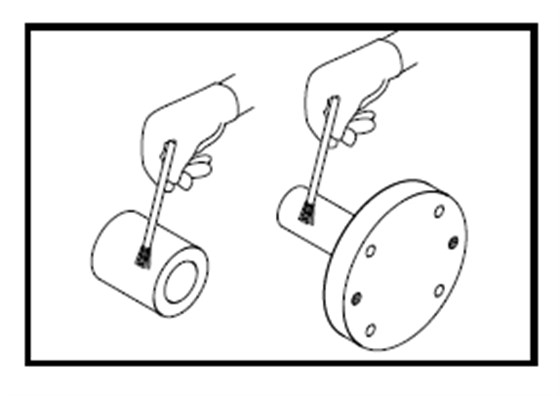

三、安裝之前在過渡套和外管的表面涂一層潤滑油；

四、將過渡套和限位孔用擋圈裝入軸孔，注意不要損壞O型圈；

五、將接頭與過渡套連接，保證過渡套上的銷子配合在外管上的止轉口里；接頭尾部法蘭部分緊貼軸頭；

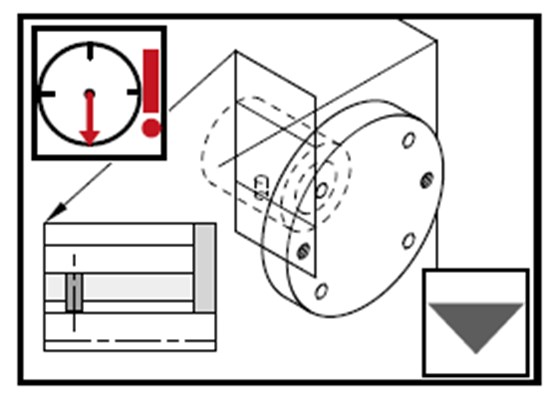

5.1 對齊殼體上孔與設備軸頭孔的角度關系；

注意：此時孔是非標均分的；

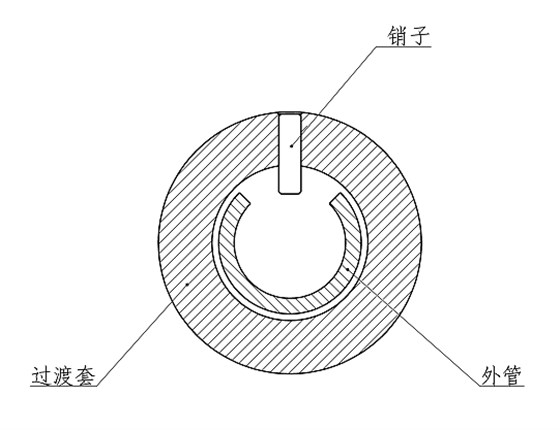

5.2 用手撥動外管，目測銷處于外管開口槽內，如圖六；

5.3 用手輕推殼體，進入設備；

5.4 用螺釘穿過殼體尾部螺紋孔，對角擰緊；

注意：此時絕對禁止用重物敲擊旋轉接頭；

詳情請聯系騰旋公司，免費熱線：400-9955-837
