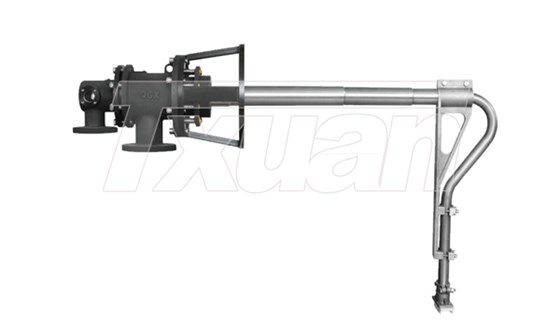

干貨！QGX系列旋轉接頭的安裝方法

據了解，客戶與生產廠家對接購買好合適的QGX系列旋轉接頭后，往往會(huì )有用戶或終端用戶不知道該如何正確安裝，最終需生產廠家專門派遣專業人員去客戶現場進行安裝指導，這樣一來，增加了雙方的成本，也帶來很多麻煩。為了避免以上問題，騰旋科普一下QGX系列旋轉接頭該如何正確安裝：

一，清理軸頭

與過渡頭法蘭連接的軸頭清理干凈，表面平整無雜質。

二，安裝過渡法蘭

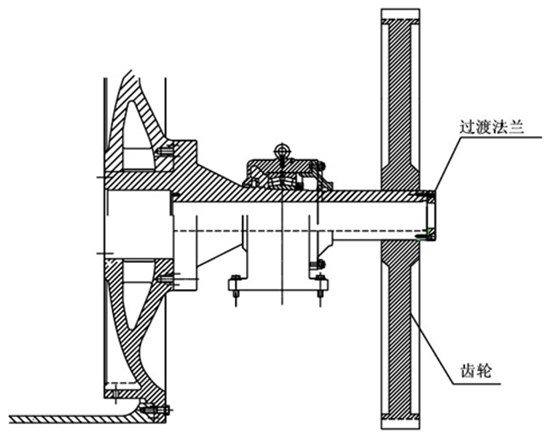

將密封墊墊在過渡法蘭端面，用合適的內六角螺釘套上彈簧墊圈將過渡法蘭安裝在軸頭上，對角擰緊螺釘，過渡法蘭安裝好后如圖所示：

三，烘缸現場焊接環形支架

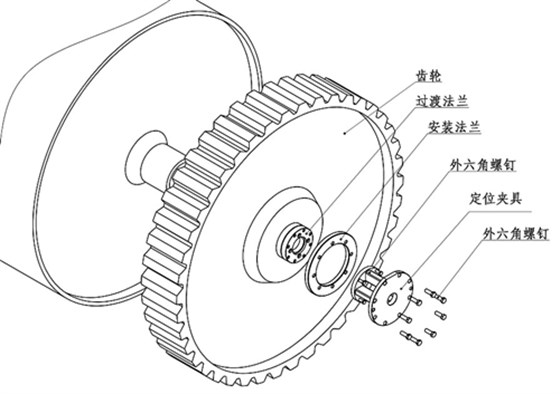

1，將安裝法蘭與定位夾具用8-M16*45外六角螺栓連接；

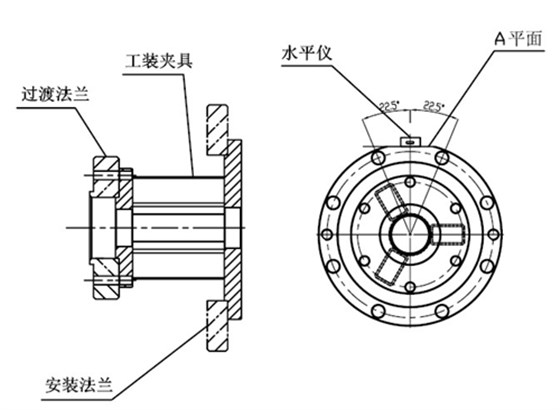

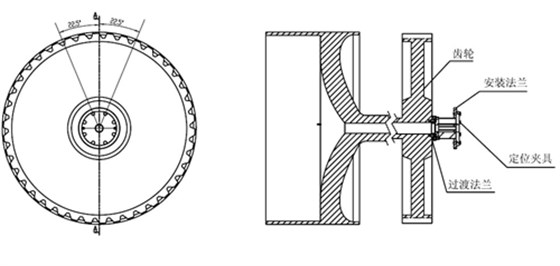

2，將定位夾具安裝在軸頭過渡法蘭商；保證定位夾具上A平面水平（如圖）；定位夾具安裝好后（如圖）

注意：定位夾具A平面安裝后，正常都為非水平，需調整，調整時，在A(yíng)平面上放置水平儀，轉動烘缸，確保A平面水平；

3，裝機架上的丁字架底板，如有需要需要制作公用丁字架；

4，現場配做矩形鋼管，將底板與矩形鋼管焊接牢固，環形支架安裝法蘭與矩形鋼管焊接牢固，焊接后必須保證環形支架穩定，無振動，且與烘缸齒輪無干涉；

5，拆除定位夾具。

四，安裝水平管及球形端蓋

將水平管插入烘缸軸頭（水平管尾部先安裝0型圈），將密封墊套在球型端蓋端面上，用內六角螺釘（需墊上彈簧墊圈），對角擰緊螺釘，將球型端蓋與過渡法蘭連接牢固。

五，安裝球面環及旋轉接頭體

1，用潔凈的布將球面環的圓弧面、平面，球型端蓋的球面，滑動外管的平面擦干凈；

2，將球面環套在水平管上，球面朝球形端蓋；

3，將水平管與接頭殼體相連接；

4，檢查水平管上鍵朝向；確定殼體進入口朝向；

5，水平管插入殼體；

6，殼體尾部安裝圓柱銷，用手轉動水平管，使圓柱銷插入水平管4條溝槽內；

7，安裝鎖緊墊片及吊緊螺母；

8，用外六角螺栓將旋轉接頭與環形支架法蘭連接；

9，注意保證彈簧的壓縮量；

10，旋轉接頭安裝牢固后，用大的扳手或者管鉗用力擰緊吊緊螺母，擰緊后，用鎖緊墊片將水平管和吊緊螺母鎖死；

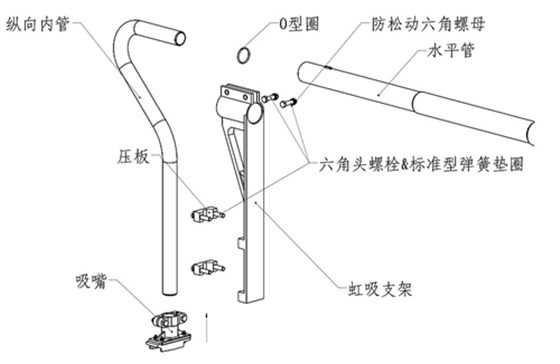

六，安裝縱向虹吸器

七，安裝尾蓋

尾蓋要求出水口方向朝下

八，安裝金屬軟管

以上QGX系列旋轉接頭的正確安裝方法望大家仔細閱讀、吸收并運用到實際當中，如大家以后在安裝過程中還碰到其他難題，歡迎隨時與騰旋探討！
