SGJ-F關節接頭安裝說明-騰旋科技

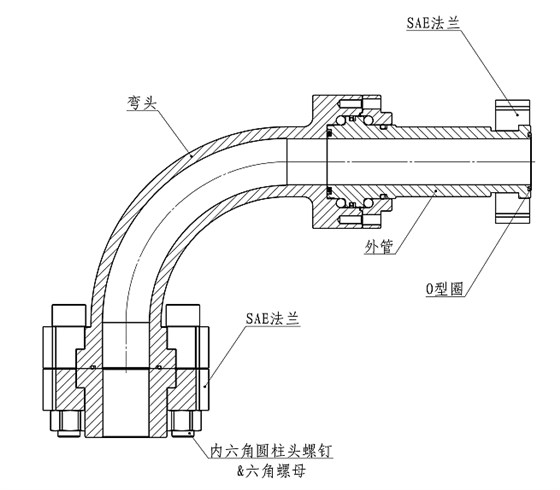

一、 剖視圖；

二、 清理軸頭；

注：①軸頭要確保干凈，無雜質和毛刺；

②通介質前先清理內部輥筒；

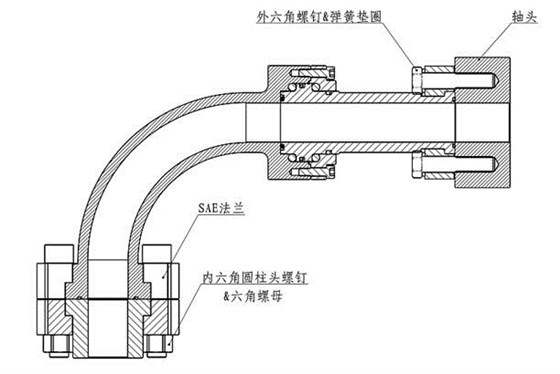

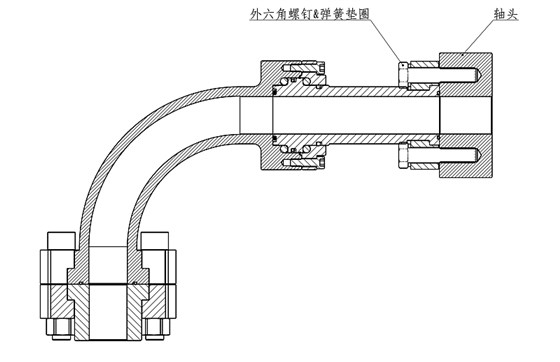

三、 將旋轉接頭與軸頭連接；

注：對角旋緊螺絲，用力均勻；

四、旋緊下方SAE法蘭上的螺絲；對角均勻旋緊；

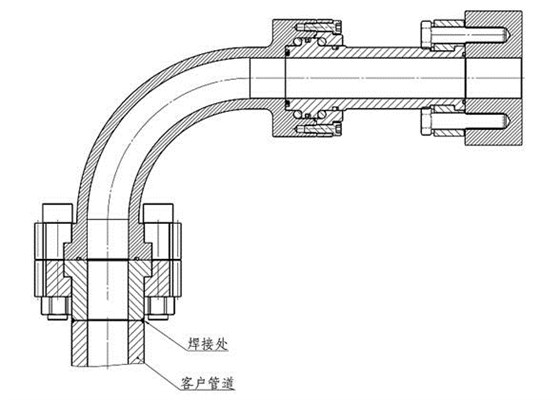

五、客戶管道端與接頭法蘭焊管相焊接；

六、注意事項；

6.1 焊接管道時，要確保焊接好后管道不對接頭有附加力，否則會(huì )導致密封面不能完全動密封；

6.2 焊接時候注意溫度擴散對O型圈的影響，不要焊接過久；

6.3 注意流通介質的清潔度，不能保證需加過濾器；

6.4 定期往注油口加油；一季度至少一次；

6.5 接頭存放不用時，要放在干燥的地方，輕拿輕放；
