S系列導熱油旋轉接頭蒸汽旋轉接頭內部結構-騰旋科技

2017-05-05 08:46:00

S系列旋轉接頭是球面密封結構，自支撐、外部補償設計。依靠彈簧推動殼體沿軸向向后的位移起補償密封磨損的作用，完成內部介質與外界空氣的密封隔離。因此需要合理的安裝方式及定期的維護保養確保產品在設備中的使用。

內部結構圖

S系列結構

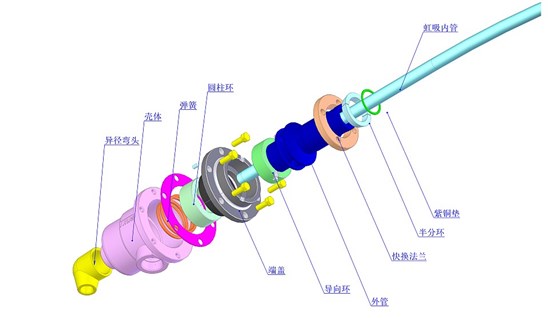

SN(020-065) 1.異徑彎頭 2.殼體 3.彈簧 4.圓柱環 5.圓柱銷 6.外管 7.球面環 8.密封墊 9.端蓋 10.彈簧墊圈 11.六角頭螺栓 12.導向環 13.止轉墊 14.彈簧墊圈 15.十字槽盤頭螺絲 16.外管17.半分環 18.快換法蘭 19.紫銅墊 20.內管

S系列結構3

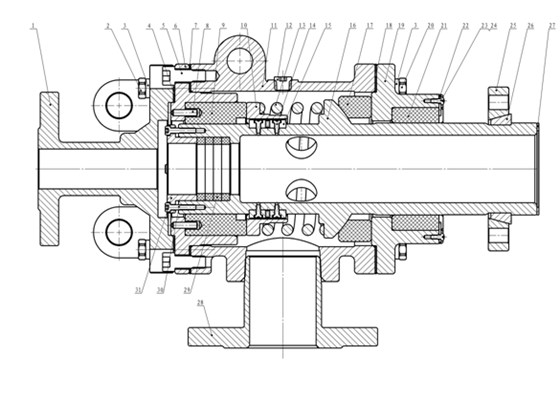

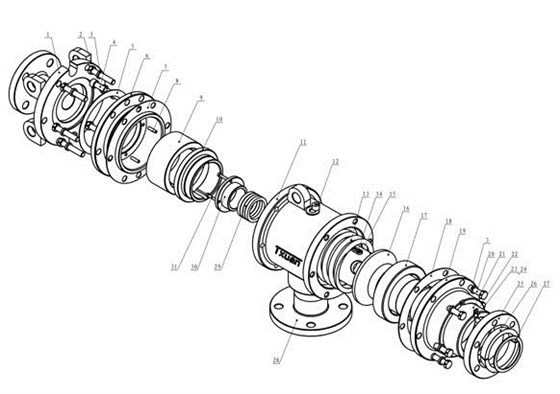

SN080 1.尾蓋2.螺栓3.彈墊4.密封墊5.內六角螺釘6.中蓋7.密封墊8.圓柱銷9.圓柱環10.彈簧座11.殼體12.內六角堵頭13.彈簧14.內六角螺釘15.止轉鍵16.外管17.球面環18.密封墊19.端蓋20.螺栓21.圓柱環22.止轉墊片23.盤頭螺釘24.彈簧墊25.快換法蘭26.半分環27.紫銅墊28.側孔法蘭

S系列結構2

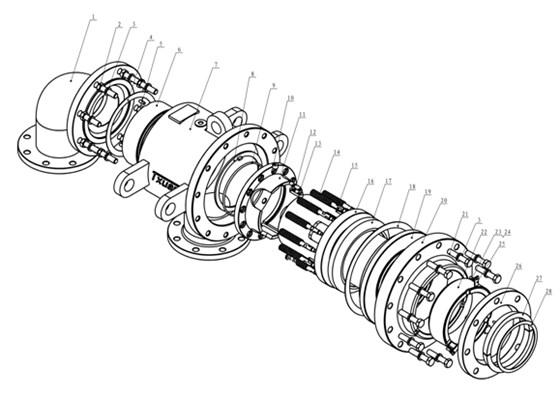

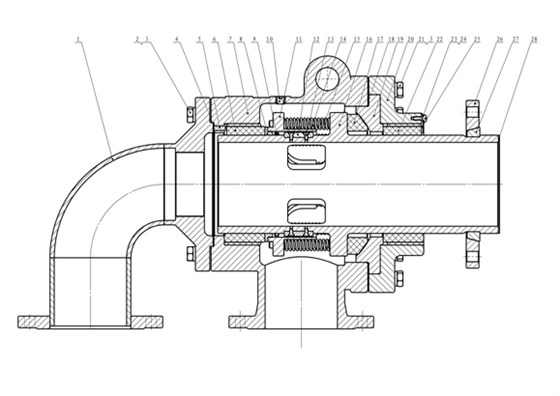

SC125 1.尾蓋2.螺栓3.彈簧墊4.密封墊5.圓柱銷6.圓柱環7.殼體8.彈簧墊片9.O型圈10.內六角堵頭11.彈簧座12.止轉鍵13.內六角螺釘14.彈簧15.彈簧導桿16.外管17.球面環18.密封墊19.球形端蓋20.端蓋21.螺栓22.導向環23.內六角螺釘24.彈墊25.止轉墊片26.快換法蘭27.半分環28.紫銅墊
