騰旋科技CID601鋼鐵連鑄機用帶減震結構的旋轉接頭的結構示意圖

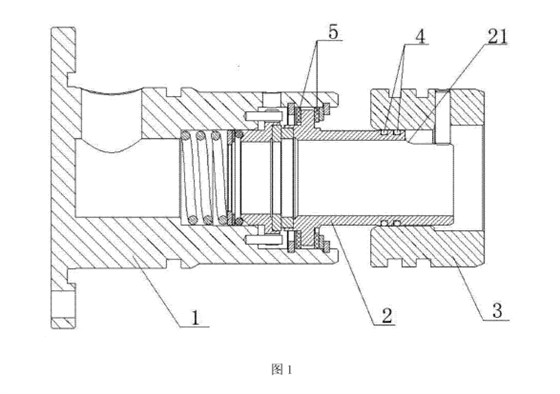

圖l是騰旋科技CID601鋼鐵連鑄機用帶減震結構的旋轉接頭的結構示意圖。

如圖l所示，騰旋科技CID601鋼鐵連鑄機用帶減震結構的旋轉接頭，包括殼體l、外管2和過渡套3，外管2的一端套裝在殼體l內，外管2的另一端套裝在過渡套3內，外管2和過渡套3之間留有間隙，在外管2與過渡套3的配合處，外管的外圈頂部設置有一個臺階21，外管2的外表面設置有兩個環狀凹槽，在每個環狀凹槽內設置有0型圈4。

外管與殼體之間的墊圈5采用特種工程塑料，具有自潤滑性、耐高溫、耐腐蝕等特點，使接頭在高速旋轉中時，外管的摩擦力降到更低，保證接頭高效、穩定的工作。

外管和過渡套之間留有間隙，并在外管的外圈頂部設置有特殊臺階，可抵抗連鑄輥l。以?xún)鹊钠D，利用0型圈的變形量來調節連鑄輥變形對旋轉接頭過渡套及聯接部分的位移影響（期間外管和過渡套不發生干涉），避免冷卻水泄漏的發生。

騰旋科技CID601鋼鐵連鑄機用帶減震結構的旋轉接頭，密封性好，避免冷卻水發生泄漏，工作穩定、高效。
