API 方案

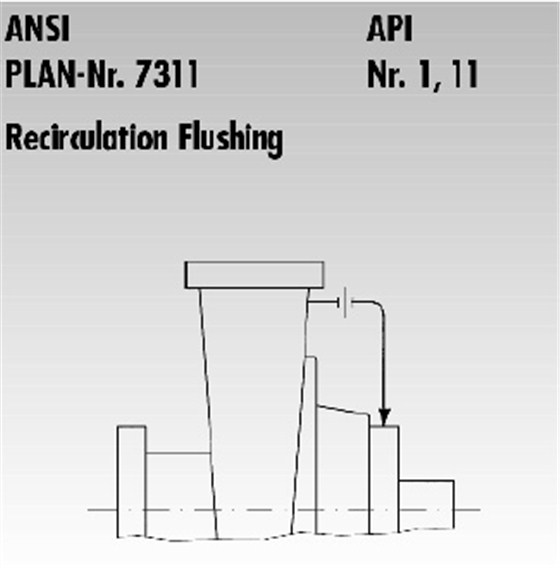

API 11 自沖洗

自沖洗方案經常用在泵腔工作溫度接近介質沸點的工況中。不過這里存在的風險是額外摩擦產生的熱量會(huì )讓密封面之間的介質蒸發，導致密封干磨直至失效。

但是自沖洗液會(huì )讓密封腔壓力增大，介質蒸發的危險系數會(huì )隨之減小。沖洗液的方向不垂直軸方向，而是沿著密封面的切線方向。最好在密封腔里安裝一個限流擋環并冷卻循環管路。

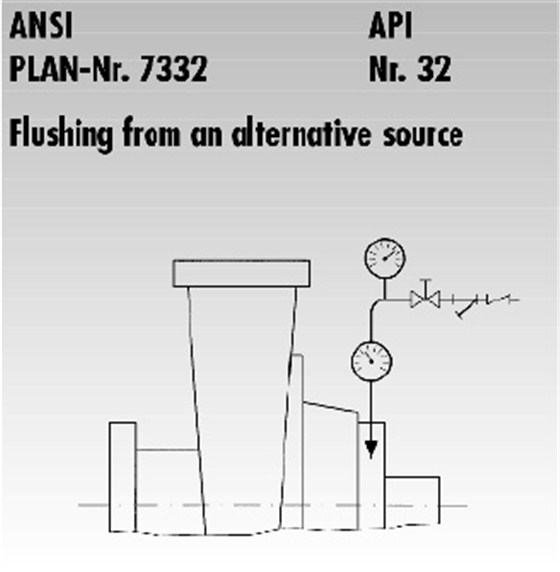

API32 外接流洗

外接流洗，通常用在防止泵里的介質進入密封腔的工況下。這個代替泵介質的流洗液，應當是冷卻的、潔凈的、有潤滑功能的液體，并且和泵介質兼容。

流洗液方向應當與密封面相切，建議壓力高于密封腔壓力1-2bar，根據密封的尺寸，當使用DEPAC機封時流洗液流量可以減少到3-10升/小時。限流環和流量計可以幫助控制流洗液流量。

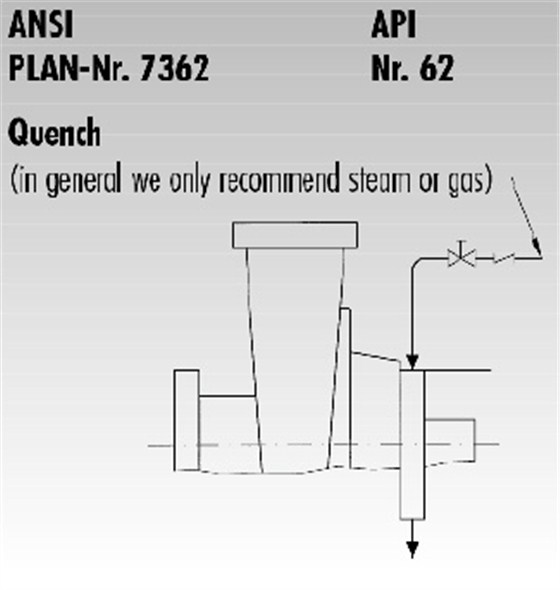

API62 蒸汽

對于會(huì )結晶的介質，DEPAC建議使用低壓力的蒸汽。密封面溫度比較低的工況，可以用干燥的空氣或者氮氣做蒸汽防止結晶。

蒸汽是用在密封的大氣側來保證密封所有的動態部件溫潤。這樣可以防止結晶形成，并把已有的結晶溶解或是從密封面沖走。這種工況需要使用堅硬的密封面，由于有些結晶有膠粘性，SC面并不合適，通常我們建議使用TC面。

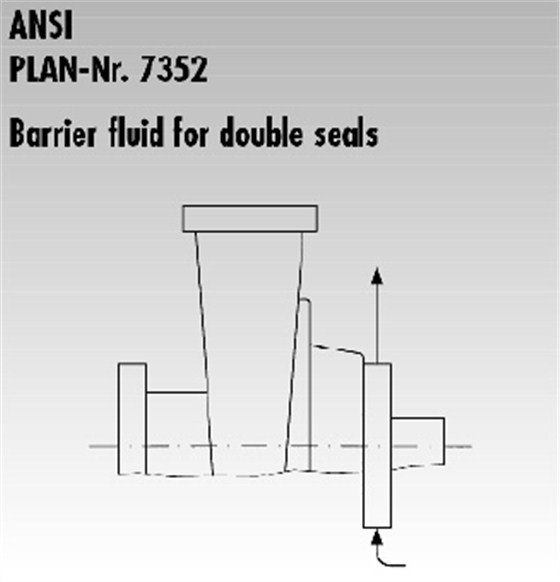

雙端面+緩沖液

某些特殊情況下，介質不能接觸大氣，為確保安全，緩沖液壓力就要比密封腔的壓力高1-2Bar。

在任何情況下，即使緩沖液壓力受到影響，密封面仍然要保持閉合。因此，建議所有的密封采取雙壓力平衡設計，這樣不僅僅能保證達到最佳的安全狀態還能實現最可靠的服務壽命。

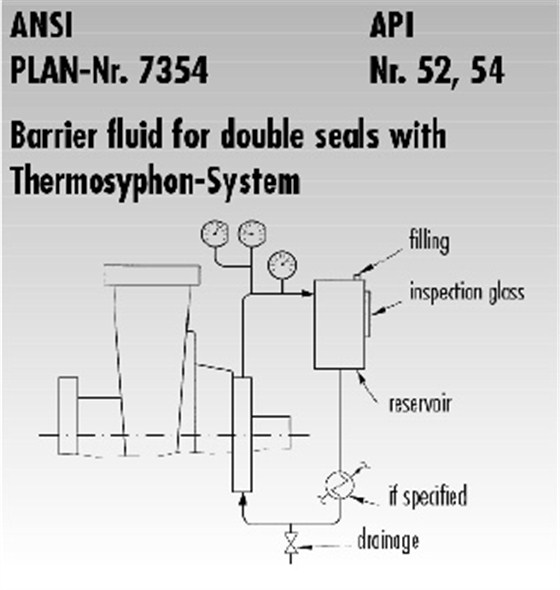

雙端面+熱虹吸系統

當使用雙端面時，為了潤滑和冷卻外端面密封，在兩套密封面間必須要有緩沖液。熱虹吸系統就可以達到這個效果。

建議緩沖液壓力比密封腔壓力高1-2bar。

為了保證緩沖液能更高的循環，最好使用一個獨立的循環泵輔助循環。

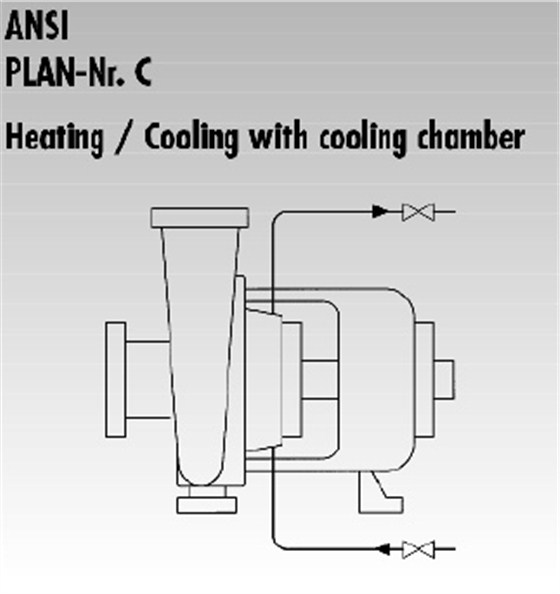

加熱/冷卻

用夾套加熱或冷卻的方法通常用于，為了達到密封的最佳壽命，可以通過控制密封腔的溫度(加熱或冷卻)的情況下。

加熱或冷卻夾套要定期檢查，以防里面鈣沉積的形成。因為鈣沉積是絕緣的，會(huì )阻礙熱量的傳遞。

重要的一點是，用這個系統時，需要在密封腔里安裝一個限流環，以增加密封側的加熱和冷卻效果。
