導熱油旋轉接頭選型攻略

    使用原理

導熱油旋轉接頭是一種將高溫流體介質從靜態系統輸入到動態旋轉系統的過渡連接密封裝置。，

與輥筒連接方式---接頭本體的一端（前端）可拆卸的連接在導熱油輥筒的軸承座的端面；進油方式---旋轉接頭本體的另一端（尾部）為進油口，通常與金屬軟管連接，熱油從金

屬軟管進入旋轉接頭尾部；

回油方式---通道內設置連通進油口和輥筒軸頭的內管，內管的一端延伸至進油口，內管的另一端穿過靜環延伸至動環內，旋轉接頭本體上設置與通道連通的出油口。

密封原理---旋轉接頭本體內具有導熱油流通的通道，通道靠近軸承座的一端設置與導熱油輥筒的輥筒軸頭可拆卸連接的動環，導熱油旋轉接頭動環遠離輥筒軸頭的一側設置與動環相配合的靜環。

選型攻略--根據溫度和轉速不同，選型有很大差異

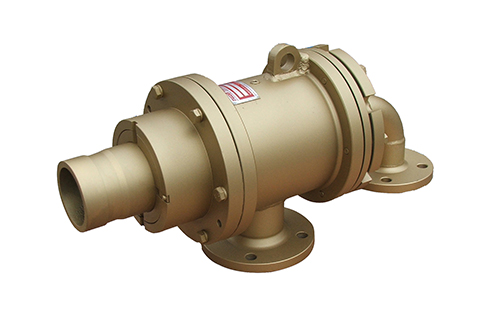

l 高溫低速---建議選型：SC系列(最高溫度 280 °C；最高轉速150RPM)

              產品特點：  1、反球面密封設計
2、標準石墨或浸銻石墨密封材料
3、雙無油軸承支撐
4、支撐間距最大化
5、延長密封壽命，提高可靠性
6、易于更換
7、旋轉式或固定式虹吸器

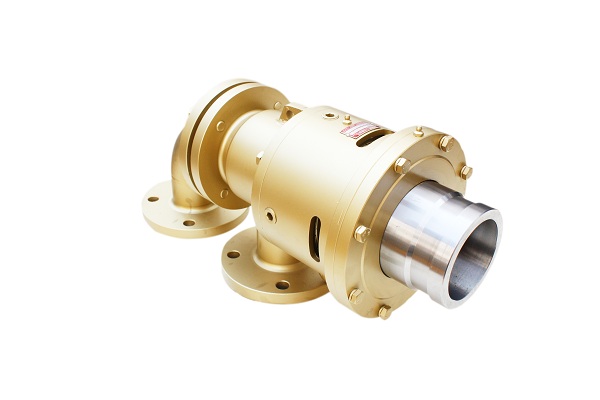

l 低溫高速--建議選型：BWLR系列  (最高溫度 280 °C；最高轉速150RPM)

產品特點1、平面密封技術
2、高精度金屬軸承
3、整體抗震結構
4、多種密封組合適應不同工況
5、長壽命、高可靠性
6、雙通路自支撐設計

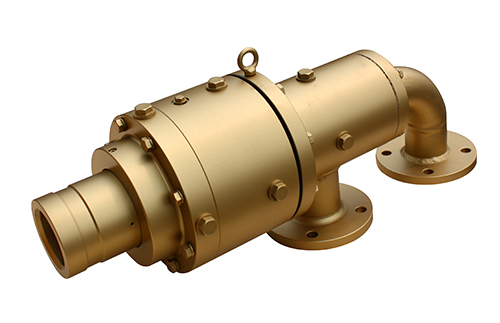

l 高溫高速--建議選型：BQ系列  (最高溫度 280 °C；最高轉速150RPM)

產品特點：1、外接冷卻系統，耐溫更高
2、平衡式密封設計
3、耐高溫軸承配合循環油潤滑
4、外管隔熱設計以降低軸承溫度
5、通用性好、便于互換
6、長壽命、高可靠性

旋轉接頭在實際應用過程中，因使用工況不同，選型差別非常大。建議大家在選型的時候，特別是導熱油旋轉接頭，一定要提供詳細的工況條件，便于廠家選配更加適合實際需求的型號。騰旋科技堅持以專業的團隊，為您提供專業的服務。
