BQ型 導熱油旋轉接頭安裝說明-騰旋科技

1、調整熱油接頭

尾蓋和中蓋可按 45°進行調整，將殼體調整至所需的位置；

先松開緊固螺釘；

調整位置關系；

結束后上緊所有螺絲（不能損壞扁平密封）；

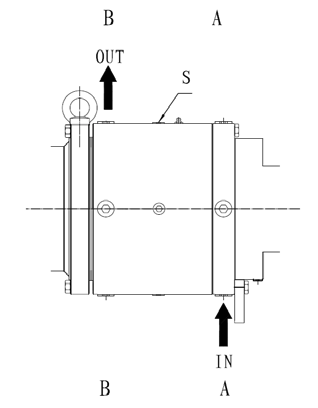

2、調整冷卻油接頭-僅  BQ

冷卻油入口 IN可在 A-A面任何位置

在 B-B平面圖中，冷卻油口必須在最高點

在 S處配置軸承監控裝置

3、調整泄油接頭-僅  BQL

BQL系列旋轉接頭帶泄油接口用于   B-B平面中密封處的泄漏引流至安全處：

如果旋轉接頭為水平安裝，使用殼體底部連接接頭排放漏油。保證有足夠的水力坡度以便漏出的油不會(huì )回流。需要互換封閉塞。

如果旋轉接頭為垂直安裝，可以使用任何殼體安裝。

4、調整止轉叉

用止轉叉支承旋轉接頭；

根據設備止轉裝置，調整夾緊螺釘；

保證至少兩顆螺絲壓緊。

5、旋轉接頭與輥子的安裝

將旋轉接頭安裝到輥子：

如帶 K法蘭及內環，按圖紙 A進行安裝；

用 O圈密封、扁平密封或其他密封件進行密封；

清潔密封面，將密封件置入輥子內；扁平密封推薦用材料：帶金屬嵌件的純石墨；

帶內管的旋轉接頭：根據型號的不同，將內管旋入或插入旋轉接頭。

為了是安裝更容易，建議松開彎頭，注意不得損壞扁平密封；

用環頭螺釘在懸掛點升起旋轉接頭并將其插入輥子的定心裝置。帶內管的接頭型號：內管必須與旋轉接頭及輥子對準中心。如果有阻力，檢查位置是否正確；跳動及軸向張力會(huì )導致旋轉接頭工作不正常。

注意：

在用扁平密封進行密封時，僅在旋轉接頭按 5.2節規定校準后才能將螺釘完全擰緊；

6、校準旋轉接頭

利用刻度盤及轉動輥子調整校正同心度；

同心度允差在±0.1mm以?xún)龋?/span>

按合理扭矩上緊螺絲；

7、連接旋轉接頭

注意！過熱會(huì )導致接頭受損

嚴禁未配備冷卻裝置時操作 BQ等旋轉接頭！

嚴禁超過‘數據與尺寸’表中所規定的應用數據限值操作裝置！

嚴禁旋轉接頭干轉！

安裝旋轉接頭殼體的防轉裝置。安裝力矩監控或振動傳感器以監控 S處軸承；

連接法蘭 A1和 B1；

BQ：

按第 3.2節內容及冷卻裝置的安裝說明書連接冷卻回路；

連接冷卻油進料管至接口 IN處，將冷卻油回油管連接至接口  OUT處；

BQL：連接泄漏孔

過濾熱油，密封的使用壽命極大限度取決于油中所含固體物質的濃度。
