騰旋機床高速旋轉接頭正確安裝步驟

返回列表 來源:騰旋 查看手機網址
掃一掃!騰旋機床高速旋轉接頭正確安裝步驟掃一掃!
瀏覽:- 發布日期:2020-06-15 11:18:03【

     機床旋轉接頭用戶請注意!旋轉接頭安裝是否正確直接影響了旋轉接頭的使用壽命。機床高速旋轉接頭究竟如何安裝,騰旋今天為大家詳細介紹下吧!

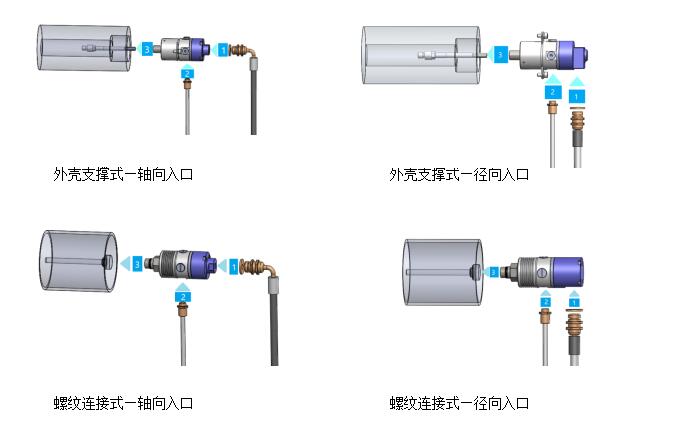

進出口始終與金屬軟管連接。旋轉接頭與金屬軟管連接后,方可與主軸安裝(這適用于所有自支撐的旋轉接頭,尤其適用于使用螺紋連接方式且帶轉子的旋轉接頭),否則會(huì )對外殼施加力和載荷,降低旋轉接頭的使用壽命。

安裝軟管時,請確認以下內容:

----軟管不可彎曲(始終帶有彎頭)

-----不可超過允許的彎曲半徑;出口不可朝上安裝

垂直安裝時,旋轉接頭的轉子必須朝下安裝(否則,殘留的冷卻潤滑劑會(huì )損壞密封面)


機床高速旋轉接頭

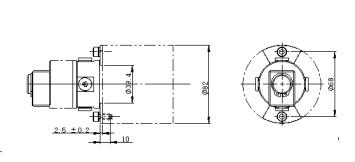

安裝工具


使用專用工具,擰緊旋轉

接頭上的M5螺絲時,緊

固扭矩為19Nm.

機床高速旋轉接頭

機床高速旋轉接頭

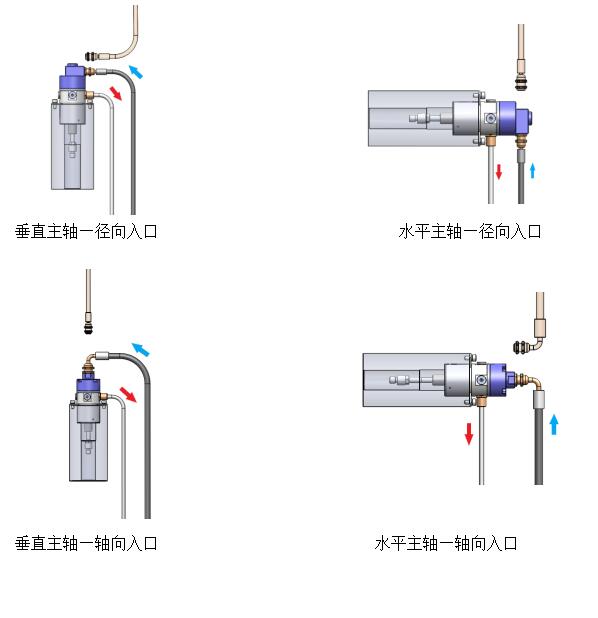

進出口的連接

請確認沒有額外的負載和張力后,方可連接供給管路。將入口管引至底部,可減少換刀時的液體泄漏和管路中的液體殘留。泄漏引管始終指向底部,不可有扭轉情況。任何情況下,泄漏的液體必須被清除,泄漏管路不得帶有任何反壓,保持絕對暢通。

 機床高速旋轉接頭

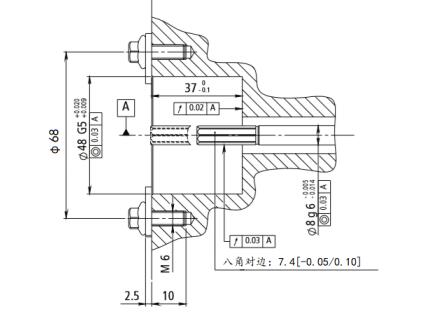

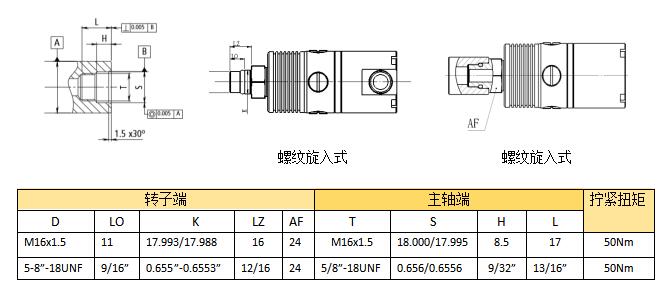

安裝公差

以下示意圖顯示了典型的連接接口:帶螺紋轉子和外殼支撐帶驅動桿的版本。必須注意這些安裝尺寸。有關此圖中未顯示的尺寸,請參見圖紙或操作說明。

機床高速旋轉接頭

保留技術修改的權利



機床高速旋轉接頭

過濾

介質必須是干凈的。良好的過濾可延長所有設備組件(包括旋轉密封設備)的使用壽命。G系列的過濾要求為50微米。機床上的泵通常也需要符合這個程度的過濾要求。



以上就是詳細的高速旋轉接頭安裝步驟及注意事項,如您還有疑問歡迎隨著來電咨詢0510-68787000.
