騰旋科技|導熱油旋轉接頭的結構特點

來源：騰旋查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2018-07-12 10:46:27【大中小】

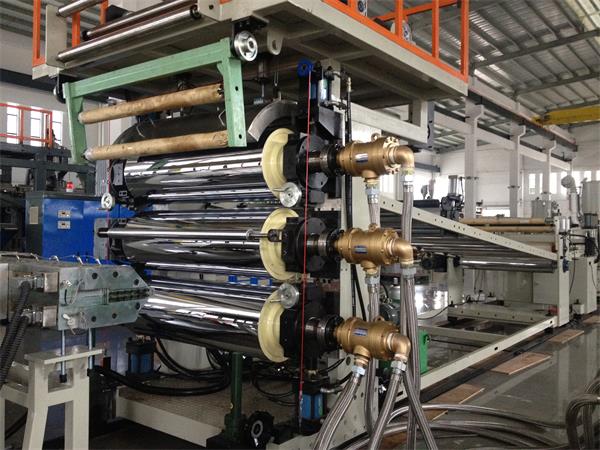

導熱油旋轉接頭是一種將高溫導熱油介質從靜態系統輸入到動態旋轉系統的過渡連接密封裝置。廣泛應用于合成革、PVC、超纖革、貼合設備、塑料壓延、密煉機、液壓設備、涂層機械、造紙機械、包裝機械、化工、橡膠機械、紡織、印染、玻璃、淀粉、石油、醫藥、洗滌、煙草、干燥、電力和食品機械等使用高溫油或蒸汽的設備。

導熱油旋轉接頭

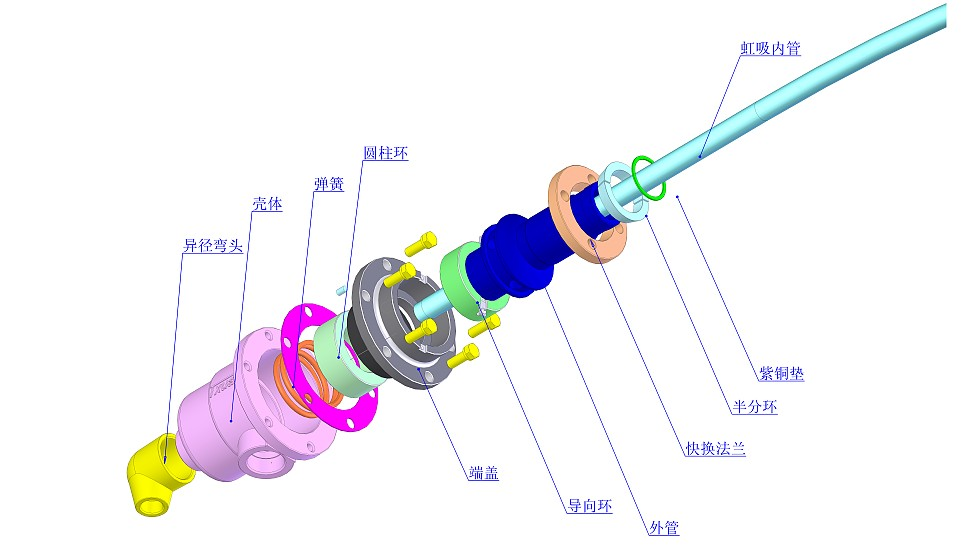

騰旋科技S系列旋轉接頭是球面密封結構，自支撐、外部補償設計。依靠彈簧推動殼體沿軸向向后的位移起補償密封磨損的作用，完成內部介質與外界空氣的密封隔離。因此需要合理的安裝方式及定期的維護保養確保產品在設備中的使用。

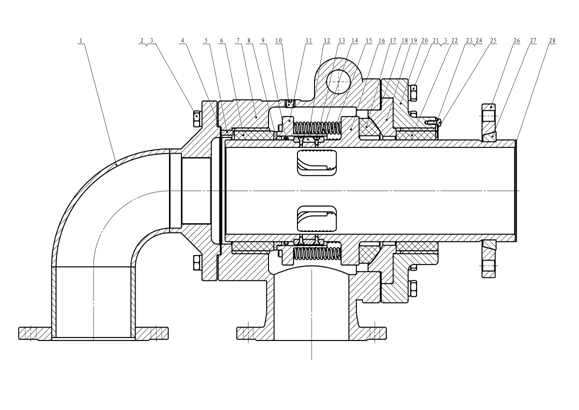

1.尾蓋2.螺栓3.彈簧墊4.密封墊5.圓柱銷6.圓柱環7.殼體8.彈簧墊片9.O型圈10.內六角堵頭11.彈簧座12.止轉鍵13.內六角螺釘14.彈簧15.彈簧導桿16.外管17.球面環18.密封墊19.球形端蓋20.端蓋21.螺栓22.導向環23.內六角螺釘24.彈墊25.止轉墊片26.快換法蘭27.半分環28.紫銅墊
