高溫高速旋轉接頭

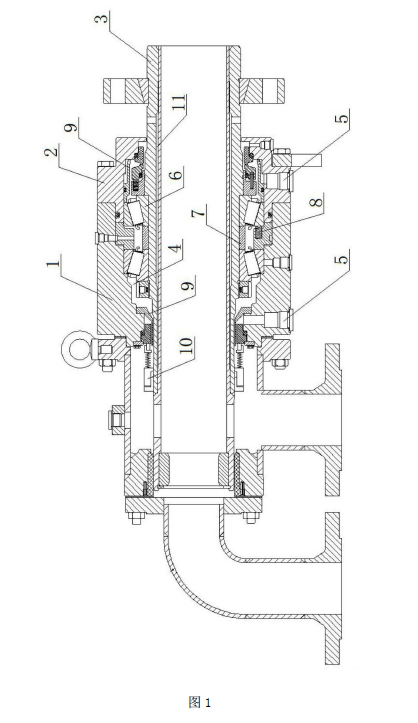

如圖1 所示，BQ型高溫高速旋轉接頭，包括殼體1、端蓋2、外管3 和由三者所圍成的冷卻腔4，殼體1 上設置有沖洗接口5( 需要注意的是，兩側的接口為沖洗接口，而中間的接口是用于連接溫度傳感器的)，冷卻液由此實現進出，冷卻腔4 內設置有兩個軸承6，軸承6 之間設置有隔套7，軸承6 與隔套7 之間設置有彈簧8，用于補償軸承6 與隔套7 之間的軸向間隙，防止外管產生軸向竄動。

冷卻腔4 內設置有兩個導流環9，分別設置在冷卻腔4 的兩端，不僅減小了冷卻腔4 的空間，同時引導冷卻液先流向密封件10 再回流到軸承6，從而加快冷卻速度。

采用的密封件10 為耐高溫波紋管機械密封件，耐熱性強，所承受溫度從傳統密封件的170 攝氏度提高到450 攝氏度，降低密封件的損壞率，延長旋轉接頭的使用壽命。

外管3 的管壁內設置有隔熱腔11，起到隔熱作用。

BQ型高溫高速旋轉接頭，提高了冷卻液的利用率，加快了冷卻速度，補償了軸承與隔套之間的軸向間隙，防止軸承損壞，保證了旋轉接頭在高溫高速的環境下正常運作。
