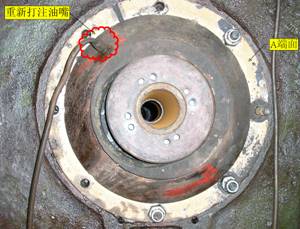

一.檢查軸承端蓋安裝環形支架的安裝平面（A端面）是否平整，是否為加工面。
如為毛坯面應車出該平面，端面約車去2~3mm。若車平面時把原來的注油嘴車去了，則可在軸承端蓋其他位置（如斜面上）重新打注油嘴，如圖一所示。

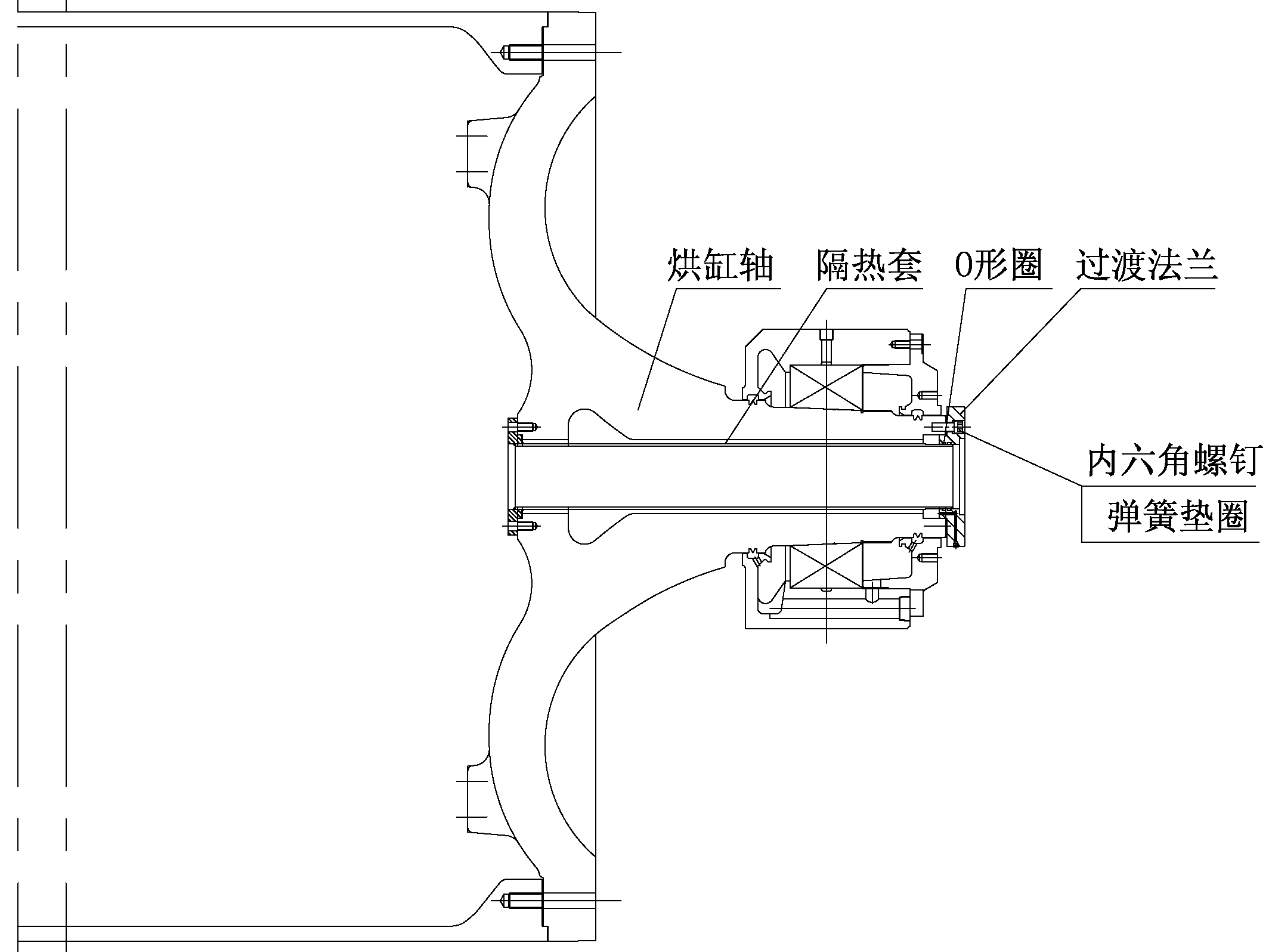

二.安裝過渡法蘭
將密封墊墊在過渡法蘭端面，過渡法蘭內孔槽內放上O形圈，用內六角螺釘套上彈簧墊圈將過渡法蘭安裝在軸頭上，對角擰緊螺栓，過渡法蘭安裝好后如圖二所示。

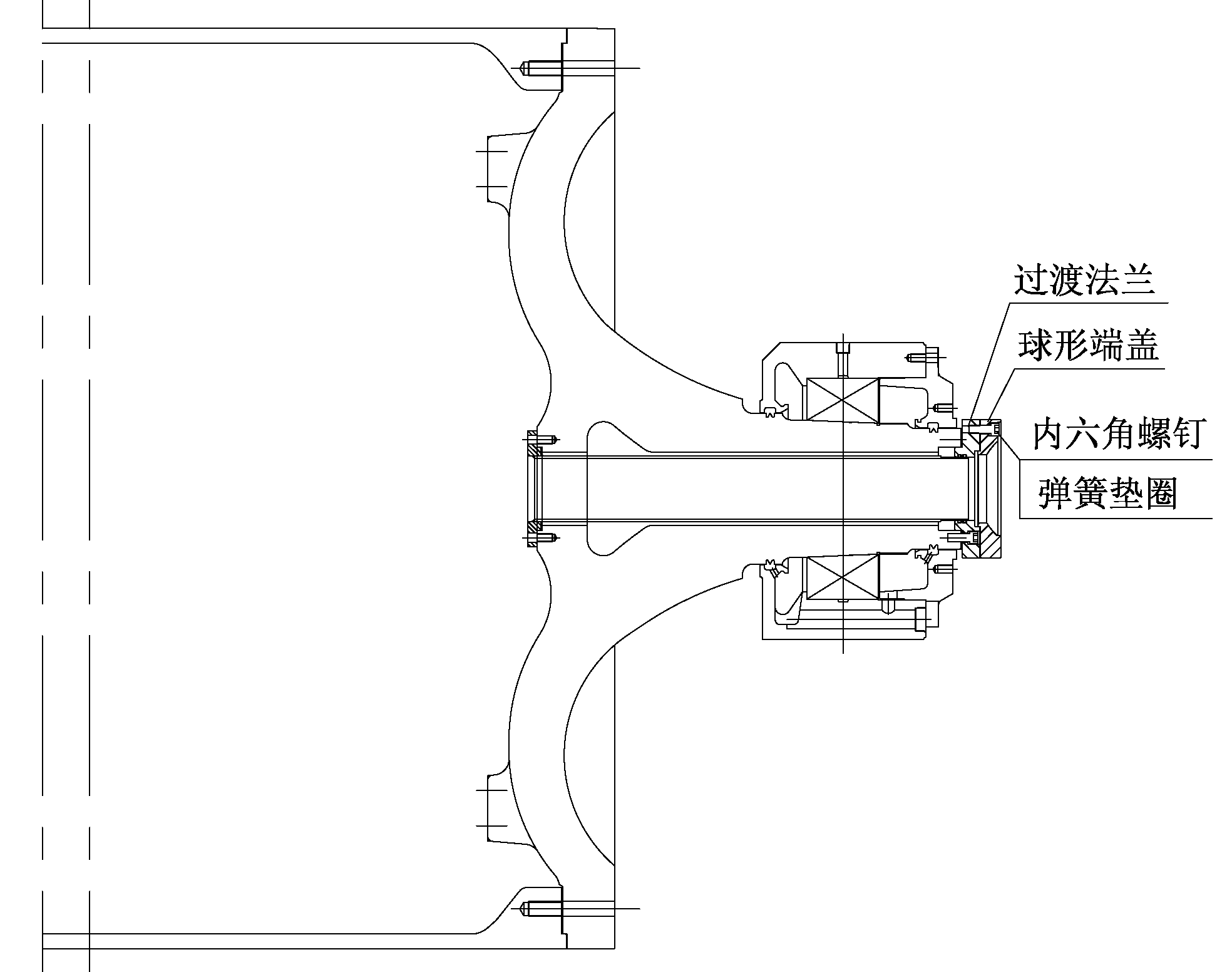

三.安裝球形端蓋
將密封墊墊在球形端蓋端面上，用內六角螺釘（需墊上彈簧墊圈）將球形端蓋與過渡法蘭連接牢固，擰緊螺釘。（如圖三）

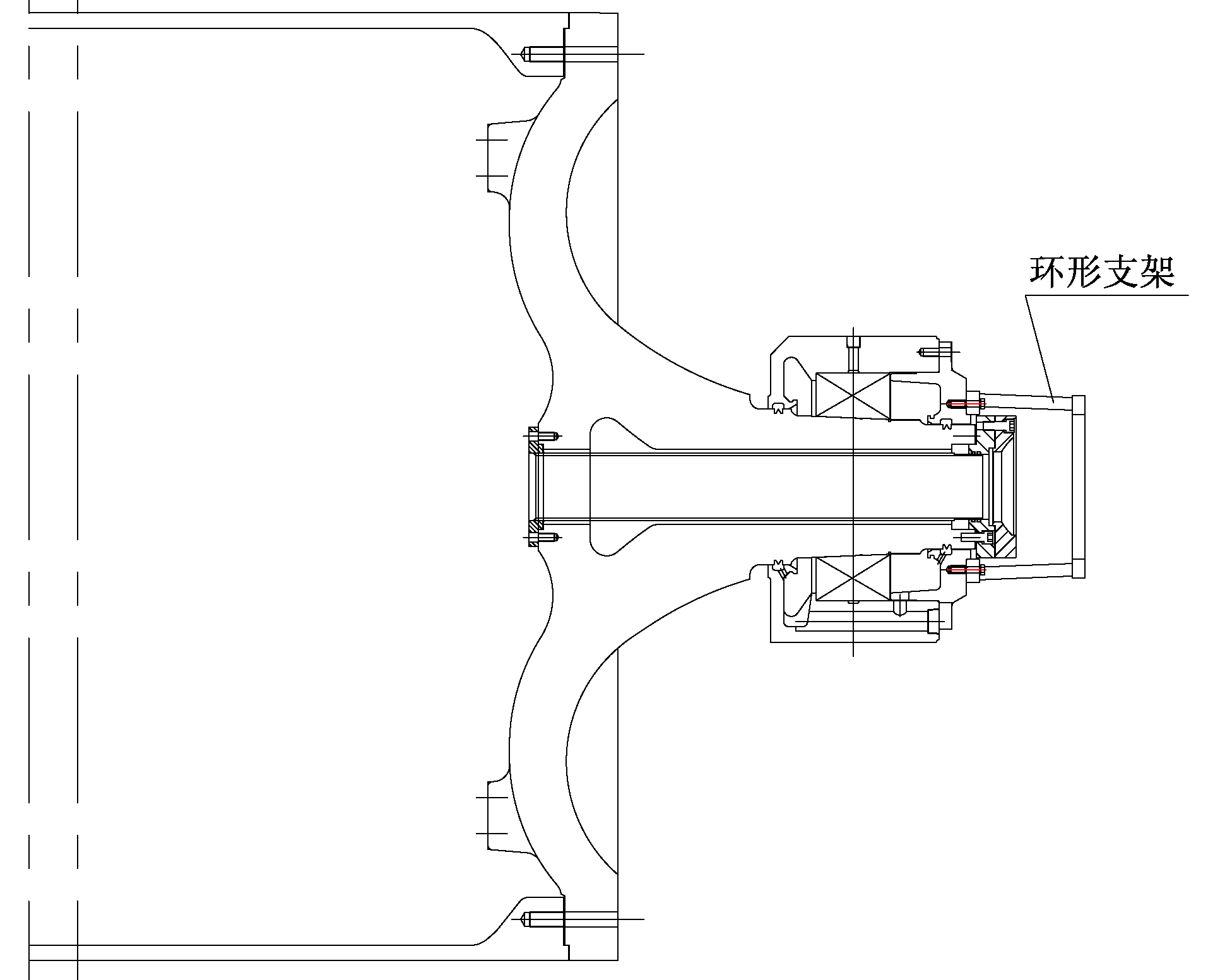

四.安裝環形支架
將環形支架安裝于軸承端蓋上，安裝支架的螺栓需墊上彈簧墊圈。（如圖四）
五.安裝球面環旋轉接頭體
一名人員用手扶住球面環，將球面環貼在球形端蓋球面上，另一人員或兩人扶住接頭輕輕與球面環貼住，將接頭與支架用六角螺栓固定??；
注意：球面環易碎，安裝過程需輕拿輕放，接頭貼住時也要輕輕的靠??；
球面環、旋裝接頭、環形之間與缸應該同心；

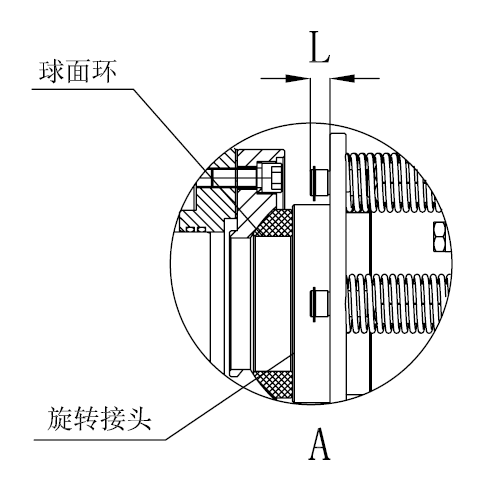

注意保證壓縮量L，L應保持在13.5±3mm范圍內，如偏大則在接頭與支架法蘭之間加裝墊片或法蘭，如偏小則在球形端蓋與過渡法蘭之間加裝法蘭；如圖七；

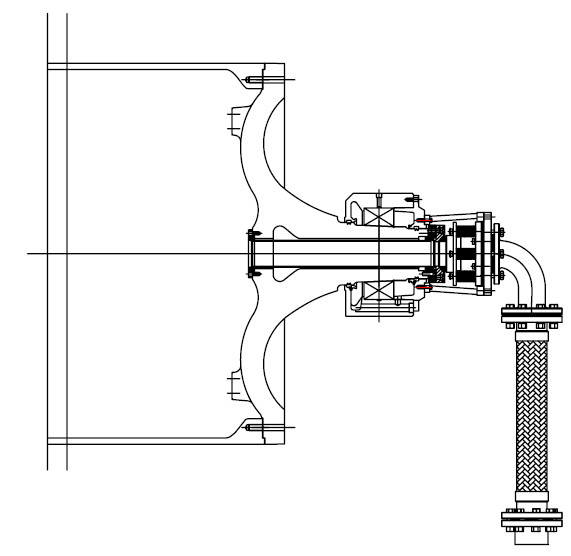

六.安裝金屬軟管
至此，GSM系列接頭安裝完畢，如有疑問請咨詢騰旋技術部。
