H型水用旋轉接頭安裝說明

        H型水用旋轉接頭是平面密封，平衡式密封結構設計，依靠彈簧在旋轉接頭殼體內部推動靜環起補償密封磨損作用。相對于設備連接安裝方式要求相對較低。

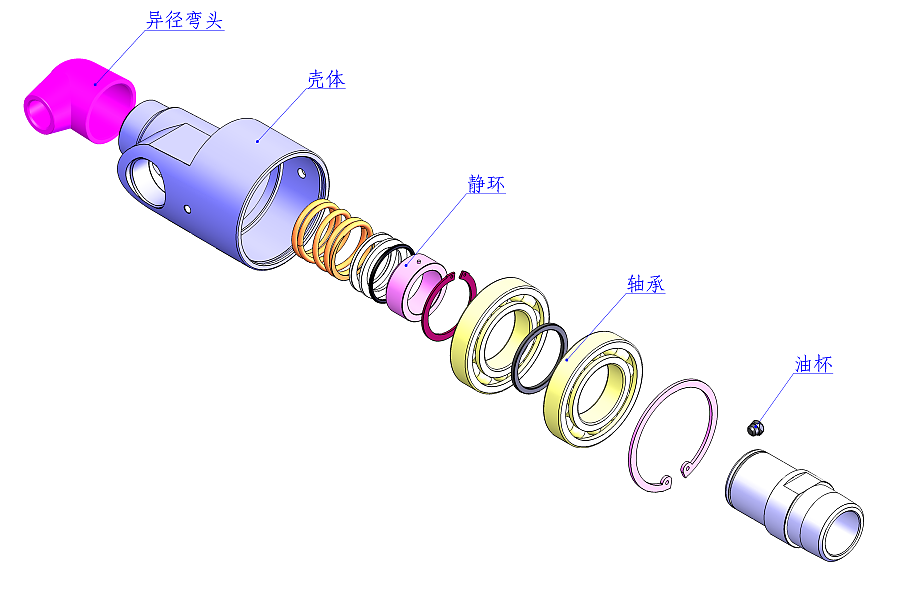

一、產品內部結構

二、安裝步驟

1．  清理軸頭，無毛刺、密封殘留物；

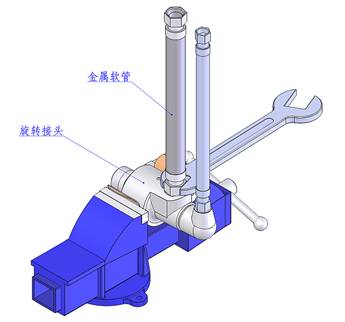

2．  接頭用臺虎鉗夾住，裝上金屬軟管；

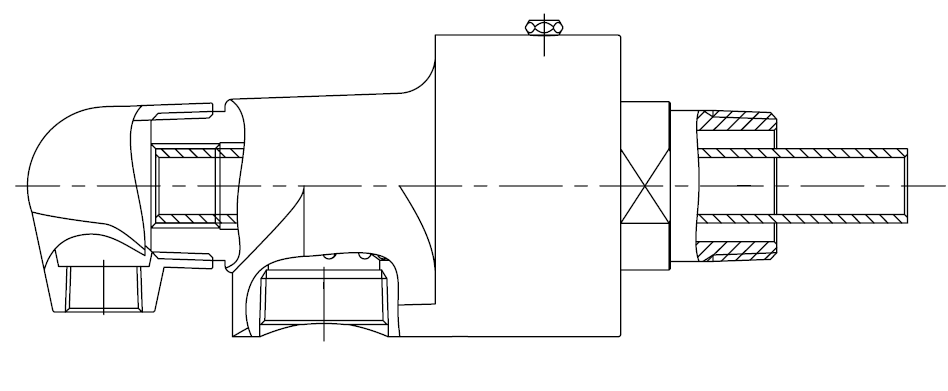

3．  連接內管；

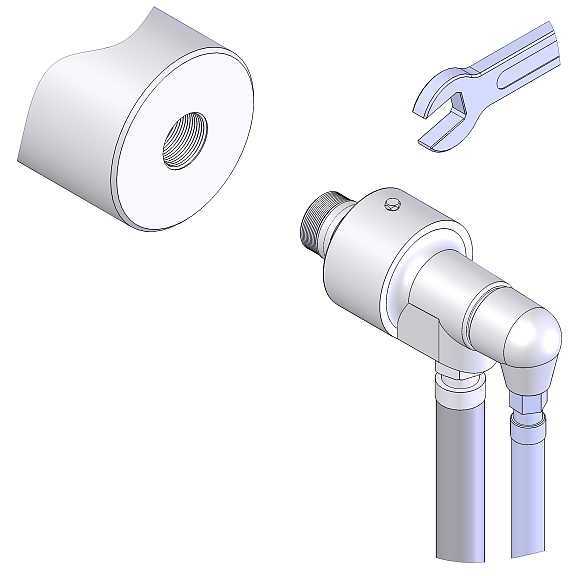

4．  將接頭連接到軸頭上，如果是法蘭式連接則先將密封墊（紫銅墊）放于軸孔內，然后將接頭跟內管有效連接（如果內管是虹吸彎管，則要保證虹吸吸嘴口豎直朝下），然后用螺絲將快換法蘭和半分環連接到軸頭上，對角預緊，再均勻用力上緊，力矩應該相同，安裝完畢后快換法蘭和軸頭法蘭之間應該有間隙。如果是螺紋式連接，則要加密封填料。

注意：法蘭式要加密封墊；

5． 止轉；有吊環的利用吊環止轉，止轉桿直徑小于吊環口徑2~3mm，在止轉的基礎上保證接頭的自由擺動；

四、 注意事項

1． 安裝過程中接頭不可用敲擊、碰撞、不小心的跌落都會(huì )造成密封石墨的損壞。

2不要外部添加固定裝置，也不要被管道固定住，旋轉接頭連接在設備后由于加工精度及累計公差會(huì )造成運轉中旋轉接頭的擺動。因此止轉方式不可限制旋轉接頭的自由擺動。

3接頭安裝到軸頭前，可拆卸式內管（固定式內管）先把內管和軟管安裝在旋轉接頭上，注意保護接頭內部的軸承和密封件。

4內管和接頭相連接時要小心，不要碰壞接頭內部的易碎密封件。

5雙通時，內管不可跳動及串動：（旋轉式內管必須確保裝配旋轉接頭前與輥子固定）跳動、串動會(huì )造成軸承的疲勞損傷，影響使用壽命

6排泄孔朝下（發現泄露時可以及時更換，避免因流體介質進入軸承造成軸承的損傷，增加維護成本）。

7裝機后外部不可用水、油清洗。避免對軸承造成損壞

8有注油嘴的產品定期從注油孔給軸承加油。

詳情請咨詢江蘇騰旋科技股份有限公司，免費熱線：400-9955-837
