QQS-PTS040多彈簧平衡式旋轉接頭結構圖-騰旋科技

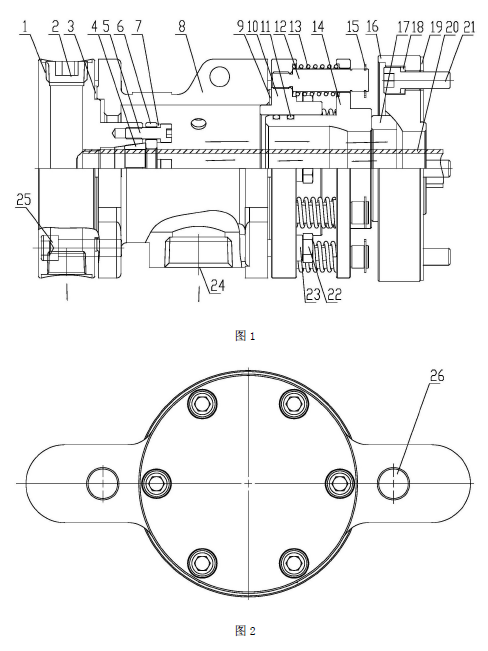

如圖1 ～圖2 所示：QQSPT多彈簧平衡式旋轉接頭包括尾蓋1、錐管螺紋內六角螺塞2、第一密封墊3、半分環4、第一內六角圓柱頭螺釘5、法蘭6、第一彈簧墊圈7、殼體8、第二密封墊9、滑動套10、O 型圈11、彈簧導桿12、圓柱螺旋彈簧13、滑動外管14、軸用彈性擋圈15、球形端蓋16、球面環17、第二彈簧墊圈18、第三密封墊19、虹吸器20、第二內六角圓柱頭螺釘21、外六角頭螺栓22、第二彈簧墊圈23、進蒸汽側孔24、第三內六角圓柱頭螺釘25、支撐件26 等。

如圖1 所示，QQSPT多彈簧平衡式旋轉接頭包括殼體8，殼體8 的尾部通過第三內六角圓柱頭螺釘25 安裝尾蓋1，殼體8 的頭部安裝滑動套10，尾蓋1 與殼體8 之間設置第一密封墊3，滑動套10 與殼體8 通過第二彈簧墊圈23 和外六角頭螺栓22 緊固，在滑動套10 與殼體8 之間設置第二密封墊9 ；在滑動套10 內設置滑動外管14，在滑動套10 與滑動外管14 之間設有O 型圈11，在滑動外管14 外端部安裝球形端蓋16，滑動外管14 與球形端蓋16 之間設置球面環17，球面環17 的球面與球形端蓋16 的球面相配合，球面環17 的平面與滑動外管14 的外端端面相配合；在滑動套10 外圓周面的端板與滑動外管14 外圓周面的端板之間安裝多個均勻分布的彈簧導桿12，在彈簧導桿12 上套設圓柱螺旋彈簧13，圓柱螺旋彈簧13 的一端頂住滑動套10 外圓周面的端板，圓柱螺旋彈簧13 的另一端頂住滑動外管14 外圓周面的端板。

在殼體8 的內部設置虹吸器20，虹吸器20 的一端扦入尾蓋1 側部的螺紋孔中，虹吸器20 的另一端伸入旋轉烘缸中；在虹吸器20 與殼體8 之間設置半分環4 和法蘭6，半分環4 和法蘭6 通過第一彈簧墊圈7 和第一內六角圓柱頭螺釘5 壓緊。

在尾蓋1 側部的螺紋孔處設置錐管螺紋內六角螺塞2，尾蓋1 側部的螺紋孔與虹吸器20 連通；在殼體8 上設置進蒸汽側孔24，進蒸汽側孔24 與殼體8 的內腔連通。

在球形端蓋16 的端面設置連接結構，連接結構與旋轉烘缸回轉軸端連接。如圖1 所示，連接結構包括第二彈簧墊圈18 和第二內六角圓柱頭螺釘21，球形端蓋16 通過第二內六角圓柱頭螺釘21、第二彈簧墊圈18 與旋轉烘缸回轉軸端法蘭聯接。

如圖2 所示，在殼體8 外側設置支撐件26，支撐件26 設置在設備軸承座上，保證在高速運轉情況下轉動平衡。

如圖1 所示，在球形端蓋16 的外端面上設置第三密封墊19，用于球形端蓋16與旋轉烘筒回轉軸連接時實現端面密封。

如圖1 所示，彈簧導桿12 的一端與滑動套10 連接，彈簧導桿12 的另一端與滑動外管14 連接、并且穿過滑動外管14 外圓周面上的端板，彈簧導桿12 伸出滑動外管14外圓周面端板的端部上設置軸用彈性擋圈15，防止彈簧導桿12 脫落。

QQSPT多彈簧平衡式旋轉接頭在使用時，通過球形端蓋16 端部的連接結構與旋轉烘缸回轉軸端連接，殼體8 上的進蒸汽側孔24 輸入流體介質，流體介質由殼體8 的內腔和滑動外管14 的內腔輸入旋轉烘缸內；旋轉烘缸內的冷凝水能過虹吸器20 排出。

優點：（1）此旋轉接頭具有穩定殼體8 的支撐件26，保證在高速運轉情況下轉動平穩；圓周分布的圓柱螺旋彈簧13 保證了密封穩定性能并延長了使用壽命；（2）此旋轉接頭采用半分環4 和法蘭6 作為虹吸器20 的內部固定支撐結構，在尾蓋1 的固定和半分環4 的支撐下，保證了虹吸器20 在高速運轉情況下不會(huì )發生斷裂，確保了設備里的冷凝水及時排出，提高了蒸汽能源的利用率；（3）此旋轉接頭具有結構設計易標準化、系列化的優點，能根據用戶聯接結構的需要而應變；（4）圓柱螺旋彈簧13 在圓周方向均勻分布，使密封面得到穩定、均勻的補償；（5）此旋轉接頭可以兼容低速、低壓旋轉接頭的功能，降低客戶單位使用成本；（6）QQSPT多彈簧平衡式旋轉接頭外形美觀，表面光潔，殼體無余量精密鑄造，降低了機械加工成本。
