QQ型旋轉接頭系列是球面密封，外部支桿支撐設計。依靠彈簧推動殼體軸向向后的位移，起補償密封作用。對安裝要求相對較高。

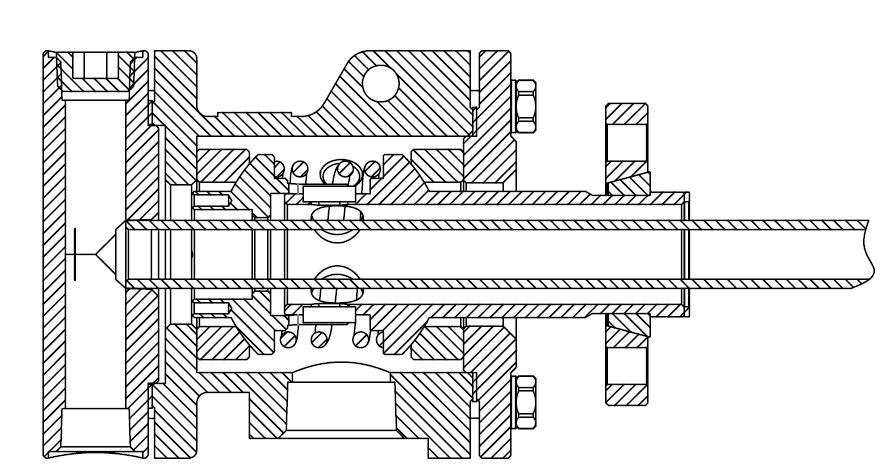

一、 產品內部結構圖

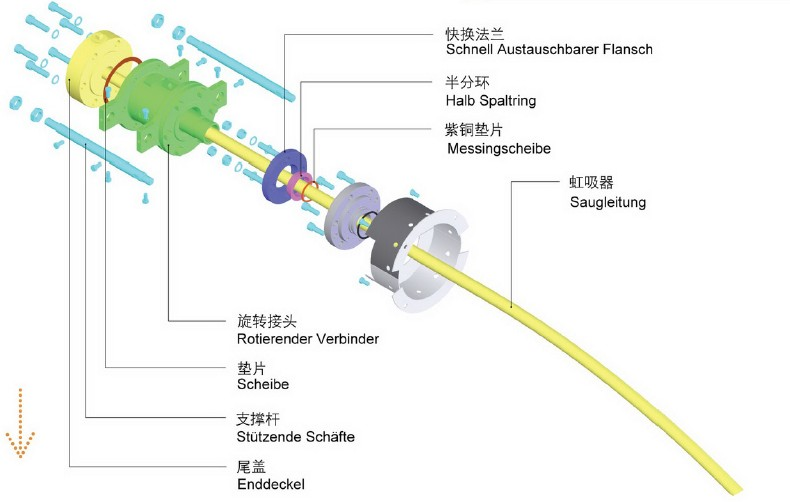

二、產品爆炸圖
一、 安裝步驟
1.安裝接頭前需清理軸頭；

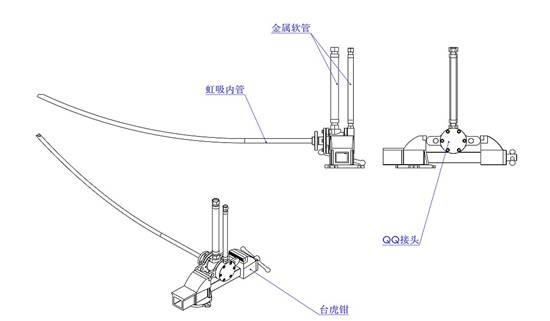

2.將接頭安裝在臺虎鉗上，裝上內管和金屬軟管，將內管與接頭連接在一起，虹吸管向下，將尾蓋螺絲旋緊（加密封墊）；

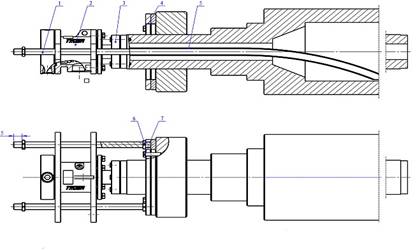

3.將接頭連接到軸頭上；
如果是法蘭式連接則先將紫銅墊放于軸孔內，然后用螺絲將快換法蘭和半分環連接到軸頭上，對角預緊，再均勻用力上緊，力矩應該相同，安裝完畢后快換法蘭和軸頭之間應該有間隙。
如果是螺紋式連接，則要加生料帶和密封膠。安裝結束，注意虹吸管是否擦缸，如果有要卸開尾蓋和接頭，將虹吸管向反方向施壓調整到不擦缸為止。
4.安裝防護罩；
5.止轉；

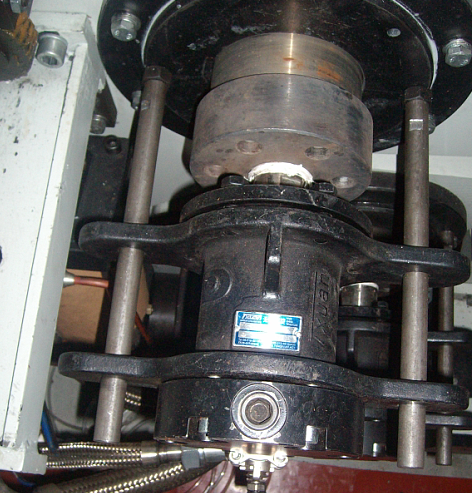

將止轉桿（止轉桿直徑比止轉孔小2~3mm）通過殼體的止轉孔，連接于軸承端蓋上，用螺母在將螺桿固定在軸承端蓋上，確保兩個止轉孔與棍子軸心在同一水平線上（可通過調節殼體止轉孔周?chē)?顆小螺栓達到同心）。止轉桿不可限制住旋轉接頭殼體在軸向上的位移。
五、安裝注意事項
1.在安裝旋轉接頭前應保持管道，滾筒，介質及其他設備內部的清潔。
2.旋轉接頭隨溫度、壓力、轉速、介質的不同使用極限也不同，在特殊條件下請向江蘇騰旋科技股份有限公司進行咨詢，以便選擇適宜的型號。
3.安裝好的接頭應該是與轉動軸同心的，請不要讓外管與殼體不同心的情況下運轉。
4.建議金屬軟管L型連接。
5.未通流體時應避免長時間運轉。
6.安裝過程中不能撞擊、敲打接頭，因為接頭內部密封環在外部不正常的外力作用下容易破碎，導致泄漏。
