QS型旋轉接頭安裝說明-騰旋科技

返回列表 來源:騰旋 查看手機網址
掃一掃!QS型旋轉接頭安裝說明-騰旋科技掃一掃!
瀏覽:- 發布日期:2017-10-28 09:02:00【

Q型旋轉接頭的密封原理:球面密封,依靠彈簧推動殼體(沿輥子至安裝旋轉接頭軸頭)軸向位移補償密封石墨的磨損,完成蒸汽與外界的密封隔離。

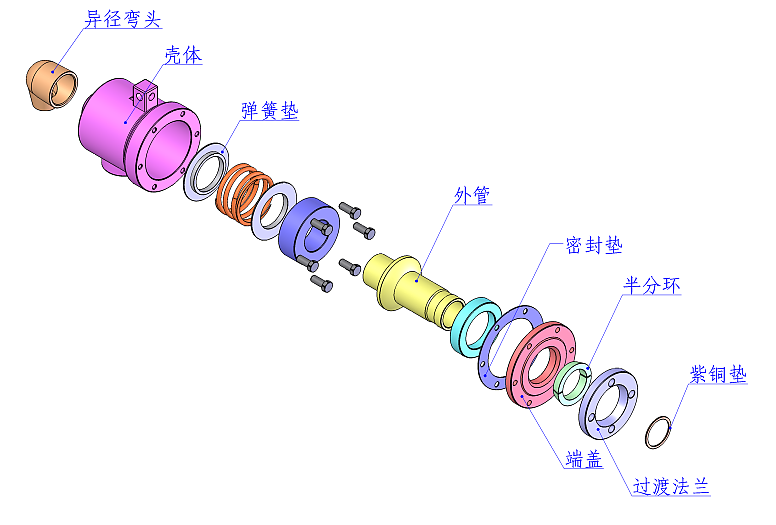

一、產品內部結構

QS1

二、安裝步驟

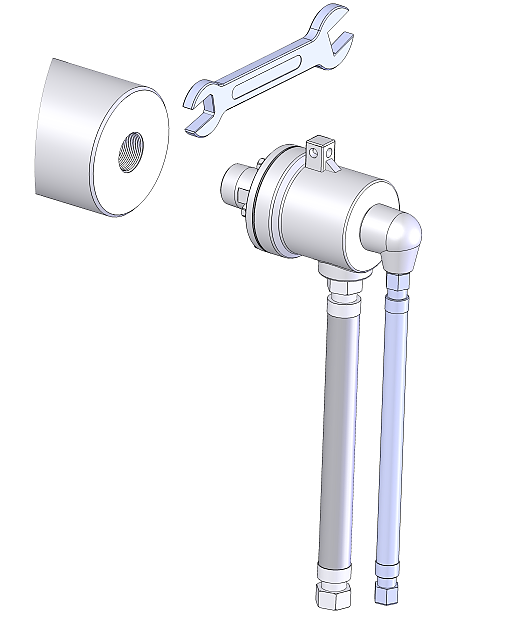

1.  清理軸頭,無毛刺、密封殘留物;

QS2

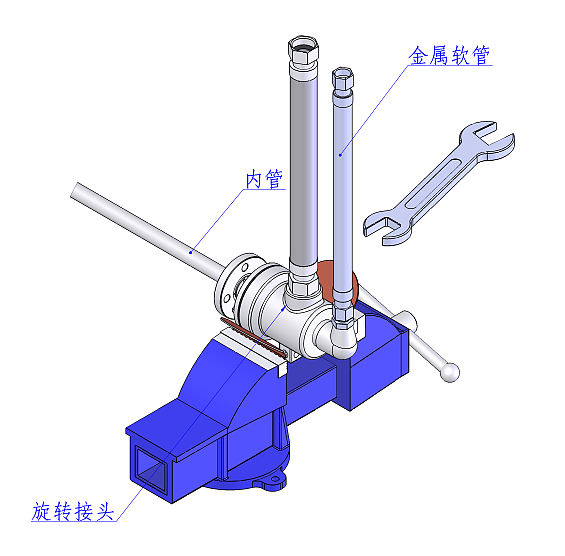

2.  接頭用臺虎鉗夾住,裝上金屬軟管及內管;

QS3

3.  將接頭連接到軸頭上,如果是法蘭式連接則先將紫銅墊放于軸孔內,將連接好內管的旋轉接頭(如果內管是虹吸彎管,則要保證虹吸吸嘴口豎直朝下)輕推至軸頭處,然后用螺絲將快換法蘭和半分環連接到軸頭上,對角預緊,再均勻用力上緊,力矩應該相同,安裝完畢后快換法蘭和軸頭(軸頭法蘭)之間應該有間隙。如果是螺紋式連接,則要加生料帶和密封膠;

QS4

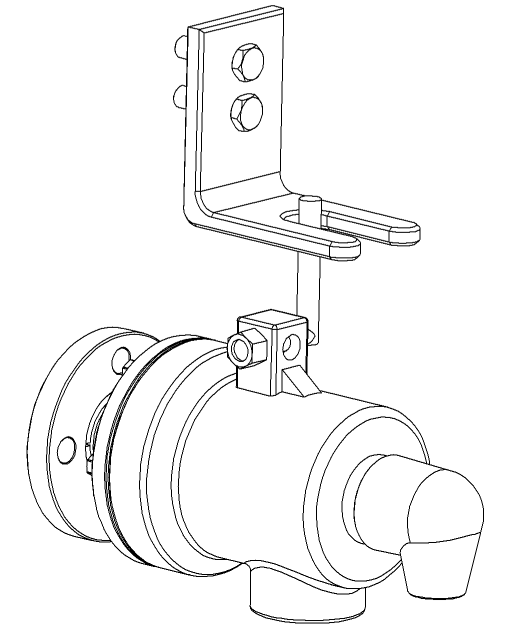

4. 止轉;止轉桿直徑要小于止轉孔口徑2~3mm;注意在止轉的基礎上要保證接頭的自由擺

動及軸向±10mm位移;


qs5



三、 注意事項

1. 內管和旋轉接頭相連接時要小心翼翼,嚴禁安裝運輸中對旋轉接頭進行敲擊、摔打、碰撞,否則會(huì )導致內部密封石墨及石墨軸承的損壞,產品發生泄漏。

2. 旋轉接頭與設備的連接是通過止轉來完成的,不要在旋轉接頭外部添加固定裝置,也不要讓旋轉接頭被管道固定住,保證旋轉接頭由安裝、連接公差累計導致不同心而引起的自由擺動。不可使用硬管連接。

3. 金屬軟管用來補償旋轉接頭的偏心與磨損帶來的軸向位移,所以金屬軟管要有足夠的長度和韌性(不可扭曲)保證接頭的自由擺動。(旋轉接頭與管道的硬性連接往往會(huì )造成旋轉接頭殼體不能在彈簧的推動下發生軸向位移,從而導致泄露)。

4. 旋轉接頭安裝到軸頭前,先把內管和軟管安裝上,注意保護旋轉接頭內部的密封件。

5. 調整旋轉接頭外管與端蓋內孔的位置關系,確保同軸度。(如果偏心會(huì )導致彈簧損失推動殼體軸向位移的補償能力)

6. 出水口朝下。
