SGJ高壓力旋轉接頭結構主視圖-騰旋科技

騰旋科技SGJ高壓力關節接頭主要由上下密封墊1、殼體2、凹球面密封環3、若干內六角螺釘4、端蓋5、凹球面導向環6、多層波形彈簧7 和球面外管8 等組成。

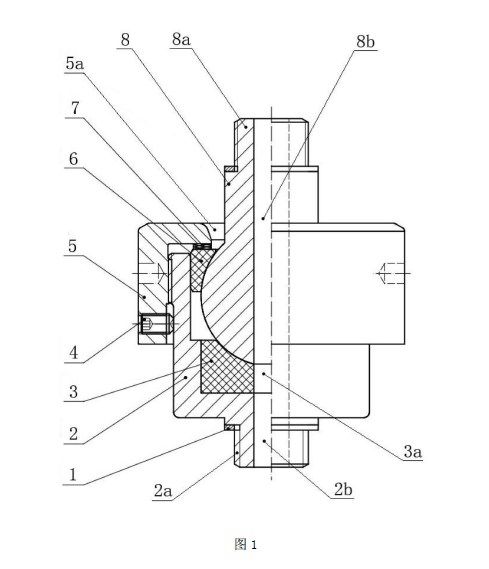

如圖1 所示，殼體2 下端設有殼體連接頭2a，該殼體連接頭2a 用于連接用戶設備；凹球面密封環3、凹球面導向環6 和球面外管8 設置在殼體2 內腔內并通過連接在殼體2 上端的端蓋5 封裝，球面外管8 上端設有外管連接頭8a，所述外管連接頭8a 從端蓋5 的中心通孔5a 伸出外露，外管連接頭8a 用于連接另一用戶設備；殼體2 內腔設有直通孔2b 和內臺階孔，凹球面密封環3 裝配在內臺階孔中，球面外管8 的下部凸球面與凹球面密封環3 的凹球面配合密封；球面外管8 的中心設有通道孔8b，通道孔8b 通過凹球面密封環3 的中心孔3a 與殼體2 的直通孔2b 相連通；凹球面導向環6 套裝在球面外管8 上，凹球面導向環6 的凹球面與球面外管8 的上部凸球面配合密封；凹球面導向環6 上端面上裝有壓緊彈簧7，壓緊彈簧7 另一端依靠端蓋5 的內端面壓住。

如圖1 所示，殼體2 外周的上端都設有外螺紋，端蓋5 以其內螺紋與殼體2 的外螺紋連接。這樣可以通過螺紋調節來調整端蓋5 內端面與凹球面導向環6 上端面之間的軸向距離，進而調節壓緊彈簧7 的壓緊力。所述壓緊彈簧7 的用途是提供壓緊力，保證凹球面密封環3、凹球面導向環6 和球面外管8 之間的密封配合，優選地，壓緊彈簧7 采用多層波形彈簧。

如圖1 所示，端蓋5 的外周上設有若干個螺孔，螺孔內用于裝配內六角螺釘4，以使端蓋5 止轉。

如圖1 所示，殼體連接頭2a 的臺肩和外管連接頭8a 的臺肩上各裝有一個密封墊1，使本發明與用戶設備連接時保持密封。

如圖1 所示，端蓋5 的中心通孔5a 是內徑尺寸自上向下逐漸減小的錐形孔，并且中心通孔5a 的上端沿口設為弧形，這樣有利于球面外管8 的擺動調節。

具體應用時，流體介質由球面外管8 上端的外管連接頭8a 進入球面外管8 的直通孔2b 內，經由凹球面密封環3 的中心孔3a 進入殼體2 中的直通孔2b 中，然后從殼體2 下端的殼體連接頭2a 輸送到設備上去，進行冷卻或加熱。

優點：結構簡單、合理，安裝、維護方便，制造成本低，結構形狀大小不受限制，適用廣泛，其既可以徑向轉動又可以軸向擺動一個角度，軸向承受壓力高且密封性能好，使用壽命長，根據工況采用耐高溫材料，既能承受軸向高壓又能承受高溫。
