騰旋科技8寸導熱油旋轉接頭內部結構圖

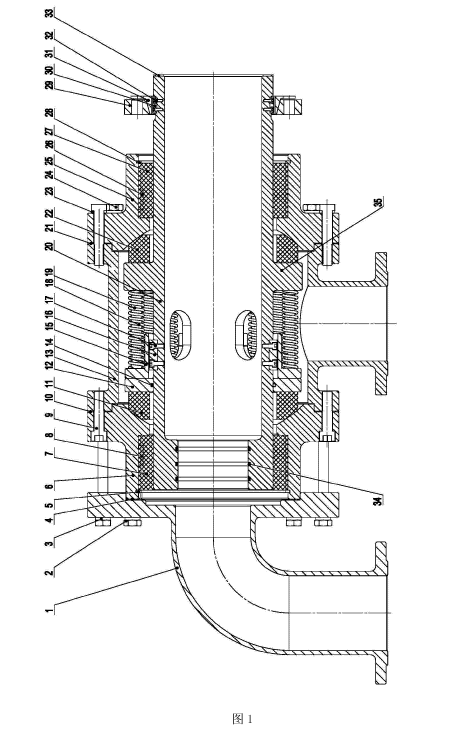

圖l為騰旋科技SCRN200Q導熱油旋轉接頭的結構主視圖。

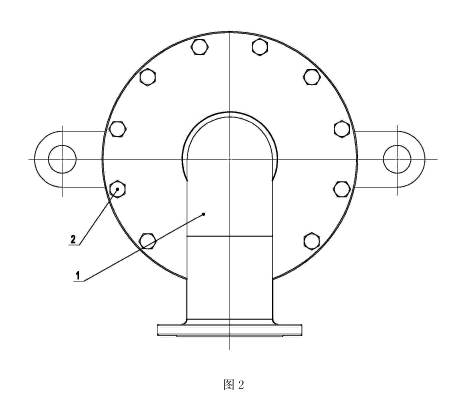

圖2為圖l的左視圖。

如圖所示：該旋轉接頭中的高溫旋轉接頭主要由尾蓋l、第一六角頭螺栓2、第一彈簧墊圈3、尾部密封墊4、第一孔用彈性擋圈5、中蓋6、圓柱環7、圓柱銷8、第一內六角圓柱頭螺釘9、第一密封墊10、第一球面環II、第一彈簧座12、殼體13、第-0型圈14、第二彈簧座15、壓板16、第二內六角圓柱頭螺釘17、圓柱螺旋彈簧18，彈簧導桿19，外管20、第二密封墊21、第二球面環22、第二彈簧墊圈23、第二六角頭螺栓24、端蓋25、第二圓柱銷26、導向環27、第二孔用彈性擋圈28、快換法蘭29、小壓板30、半分環31、第三內六角圓柱頭螺釘32、端部密封墊33、第二0型圈34等零部件組成。

如圖l、圖2所示，外管20裝在殼體13的內孔中，外管20上設有密封臺階35，外管20與殼體13尾端通過第一活動密封連接組件密封連接，外管20與殼體13前端通過第二活動密封連接組件密封連接。

第一活動密封連接組件的結構如圖l所示，其主要由第一孔用彈性擋圈5、中蓋6、圓柱環7、第～圓柱銷8、第一內六角圓柱頭螺釘9和第一球面環II組成，第一球面環II、中蓋6和圓柱環7由內向外依次套裝在外管20尾部外圓上，第一球面環II位于殼體13內孔尾部，第一球面環II內端面通過彈簧定位組件與外管20上密封臺階35 -側連接，第一球面環II外球面與中蓋6內表面相配合，中蓋6內表面與第一球面環II的外球面相配合；圓柱環7裝在中蓋6的外端中心孔內并通過第一孔用彈性擋圈5卡住限位，圓柱環7通過第一圓柱銷8與中蓋6連接【第一圓柱銷8半邊嵌置于圓柱環7外壁內，另外半邊嵌置于中蓋6外端中心孔內壁上的鍵槽內】，以使圓柱環7不會(huì )跟隨外管20轉動；中蓋6的法蘭部與殼體13尾端通過第一內六角圓柱頭螺釘9固定連接。

彈簧定位組件的結構如圖l所示，其主要由第一彈簧座12、第二彈簧座15、壓板16、第二內六角圓柱頭螺釘17和彈簧18組成，第一彈簧座12、第二彈簧座15依次套裝在外管20外圓上，第一彈簧座12與第一球面環II內端面連接，壓板16裝在第二彈簧座15內孔中并嵌入第二彈簧座15的鍵槽內，壓板16通過第二內六角圓柱頭螺釘17固定安裝在外管20外圓上，彈簧18設置在第二彈簀座15與外管20上密封臺階35之間。

騰旋科技SCRN200Q導熱油旋轉接頭中，第二彈簧座15上設有若干根與外管20平行的彈簧導桿19，的若干根彈簧導桿19在第二彈簧座15沿周向均布，每根彈簧導桿19外圓上套裝一個彈簧18。由于第二彈簧座15與外管20上密封臺階35之間采用了多彈簧18結構分布，從而保證了密封面受力均勻。

第二活動密封連接組件的結構如圖l所示，其主要由第二球面環22、第二彈簧墊圈23、第二六角頭螺栓24、端蓋25、第二圓柱銷26、導向環27和第二孔用彈性擋圈28組成；第二球面環22、端蓋25和導向環27由內向外依次套在外管20前部外圓上，第二球面環22位于殼體13內孔前部，第二球面環22內端面與外管20上密封臺階35另一側連接，第二球面環22外球面與端蓋25內表面相配合，導向環27裝在端蓋25的外端中心孔內并通過第二孔用彈性擋圈28卡住限位，導向環27通過第二圓柱銷26與端蓋25連接，以使導向環27不會(huì )跟隨外管20轉動；端蓋25的法蘭部與殼體13前端通過第二六角頭螺栓24和第二彈簧墊圈23連接。

如圖l、圖2所示，SCRN200Q該旋轉接頭中，外管20尾端中心設有內管通孔，尾蓋l安裝在外管20尾端，尾蓋l通過第一六角頭螺栓2和第一彈簧墊圈3固定連接在中蓋6上，尾蓋l中心通孔與外管20的內管通孔相連通，在尾蓋l止口端面與外管20尾端面之間夾裝有尾部密封墊4。但在實際生產制造中，內管通孔和尾蓋l并不是必需的設計，如在單向流通場合，其可以省略掉。

內管通孔作為內管的支撐結構，內管與外管20配合處【內管通孔的內壁上】設有三道密封環槽，密封環槽內裝有第二0型圈34，以使內管與外管20在配合處保持隔絕，防止回油管路中的冷油進入熱油管路中，影響了熱效率的傳遞，提高了能源的利用率。

如圖l所示，為了進一步提高SCRN200Q的密封性能，中蓋6的法蘭部端面與殼體13尾端面之間夾裝有第一密封墊10，端蓋25的法蘭部端面與殼體13前端面之間夾裝有第二密封墊21。第一彈簧座12的內孔表面上設有密封槽，密封槽內裝有第-0型圈14。外管20前端面上設有端部密封墊33，端部密封墊33優選采用紫銅墊，

如圖l、圖2所示，為了便于SCRN200Q與其他管道設備的快速鏈接，外管20頭端安裝有快換法蘭機構，快換法蘭機構主要由快換法蘭29、小壓板30、半分環31和第三內六角圓柱頭螺釘32組成，外管20前端的頸部設有環形安裝槽，半分環31套裝在該環形安裝槽上，小壓板30通過第三內六角圓柱頭螺釘32固定安裝在該環形安裝槽內，半分環31通過小壓板30限位不能脫出；快換法蘭29套在半分環31上，快換法蘭29的內孔周面和半分環31的外圓周面為相適配的錐面，快換法蘭29在半分環31限制下只能向后移動而不能向前移動。

具體安裝應用時，尾蓋l側孔法蘭與進口管道聯接，殼體13側孔法蘭與介質出口管道聯接。
