騰旋科技多關節旋轉接頭內部結構圖

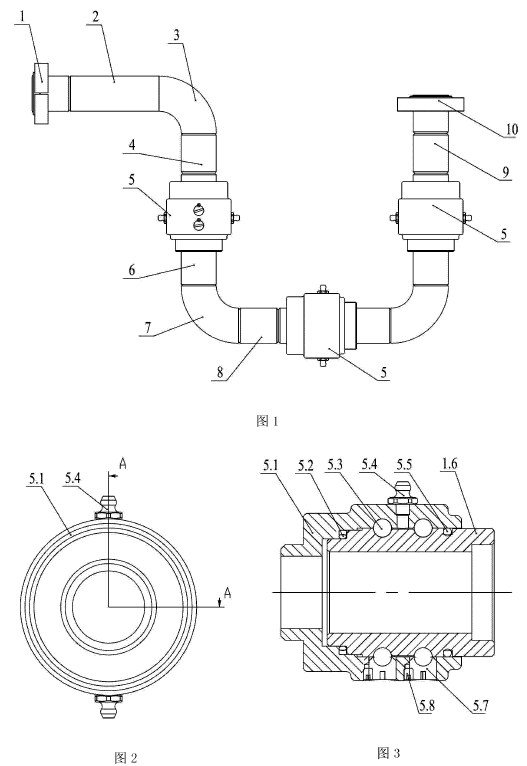

如圖l、圖3所示，騰旋科技多關節旋轉接頭主要由三個旋轉關節5、第一主連接組件、第二主連接組件和兩個關節間連接組件組成，其中一個旋轉關節5通過第一主連接組件與靜止管道或旋轉／擺動設備連接，另一個旋轉關節5通過第二主連接組件與旋轉／擺動設備或靜止管道連接，相鄰旋轉關節5之間通過關節間連接組件連接；關節間連接組件包括第一關節間直管6、關節間彎管7和第二關節間直管8，第一關節間直管6一端與一個旋轉關節5-端連接，第一關節間直管6另一端與關節間彎管7一端連接，關節間彎管7另一端與第二關節間直管8-端連接，第二關節間直管8另一端與另一個旋轉關節5-端連接。

如囹l所示，騰旋科技多關節旋轉接頭中，第一主連接組件是由主直管2、4、主彎管3和法蘭l組成，一主直管4的兩端分別連接主彎管3和旋轉關節5，另一主直管2的兩端分別連接主彎管3和法蘭l，法蘭l與靜止管道或旋轉／擺動設備連接。第二主連接組件主要由主直管9和法蘭10組成，主直管9-端與旋轉關節5連接，主直管9另一端連接法蘭10，法蘭10再與旋轉／擺動設備或靜止管道連接。

從圖l中可以看出，第一主連接組件和第二主連接組件結構形式有所不同，它們的區別在于第二主連接組件沒有主彎管3，第二主連接組件適用于不需要轉彎的場合。在實際使用中，兩種結構的主連接組件可根據實際連接需要靈活選擇。

通過上述各部件之間的連接，就構成了多方向可以同時轉動和擺動的多關節旋轉接頭。根據轉動功能的要求還可以有更多旋轉關節5的其它布局，或旋轉關節5互相平行的布局等。

騰旋科技多關節旋轉接頭中，旋轉關節5的結構如圖2所示，其主要由殼體5.1、組合密封環5.2、鋼球5.3、油嘴5.4、密封圈5.5、外管5.6、鋼球堵塞5.7和防松螺釘5.8組成，殼體5.1中心設有通孔，通孔的內壁上設有兩個內臺肩和兩道內半妹形環槽；外管5.6裝配在殼體5.1的通孔內，外管5.6的外壁上設有一外臺肩、兩道外半球形環槽和一道密封圈槽；外管5.6的外臺肩與殼體5.1的內臺肩相對應，在外臺肩與內臺肩之間裝有組合密封環5.2；外管5.6的外半球形環槽與殼體5.1的內半球形環槽位置對應，在外半球形環槽與內半球形環槽之間裝有多個鋼球5.3；外管5.6上的密封圈槽內裝有密封圈5.5；殼體5.1上設有與內半球形環槽位置對應的裝球螺孔，該裝球螺孔是裝入鋼球5.3的通道，裝球螺孔用鋼球5.3堵蓋堵住，鋼球5.3堵蓋用鋼球5.3螺釘固定。
