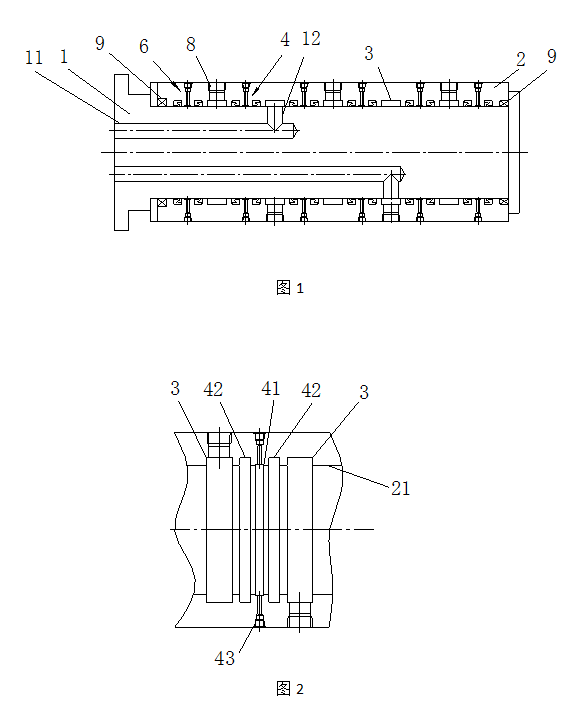

圖1是騰旋科技盾構機用中央回轉節優實施例的結構示意圖；
圖2是殼體的介質槽和密封槽的局部結構示意圖；

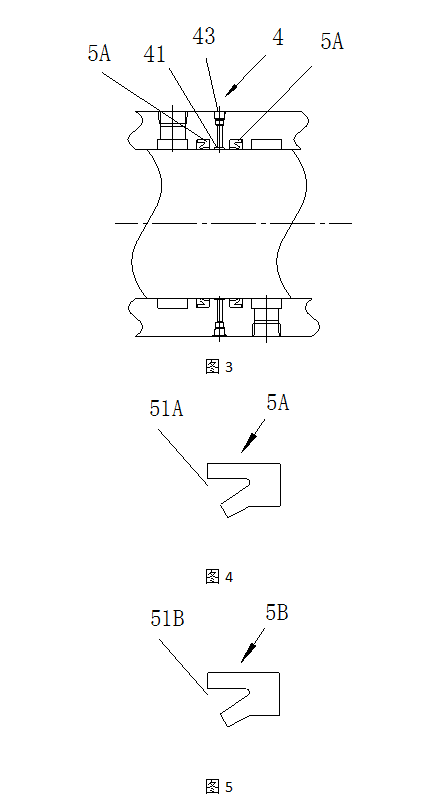

圖3是內密封結構的安裝結構示意圖；
圖4和圖5是唇形密封件的結構示意圖；

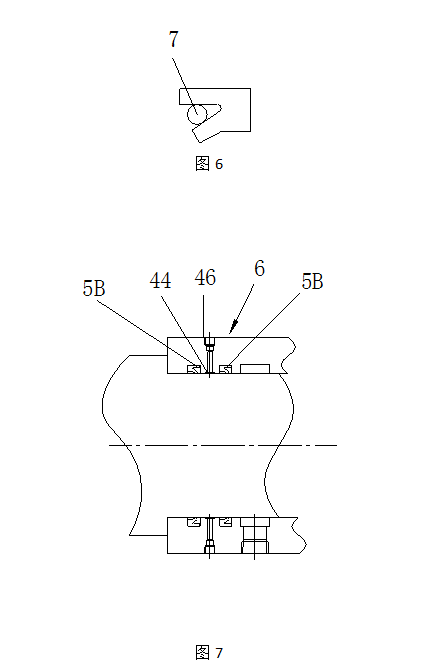

圖6是承壓唇口內嵌有O形圈的結構示意圖；
圖7是外密封結構的安裝結構示意圖；

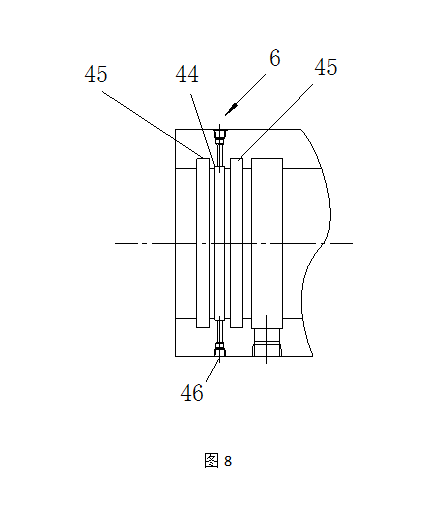

圖8是外密封結構的殼體部分局部結構示意圖。
圖中1、轉軸，2、殼體，3、介質槽，4、內密封結構，5A和5B、唇形密封件，6、外密封結構，7、O形圈，8、管路接口，9、軸承，11、介質通道，12、接穿孔，21、通孔，41和44、潤滑油槽，42和45、密封槽，43和46、注脂口，51A和51B、承壓唇口。
騰旋科技盾構機用中央回轉節，包括具有通孔21的殼體2和插入通孔21內的轉軸1，殼體2的內壁上設有若干個環形的介質槽3，殼體2的外壁上開設有管路接口8，管路接口8和介質槽3連通，轉軸1上設有若干個介質通道11和接穿孔12，接穿孔12將介質通道11和對應的介質槽3連通，其特征在于：殼體2上每?jì)蓚€(gè)相鄰的介質槽3之間設有一個內密封結構4。
