騰旋科技QGX旋轉接頭用固定式虹吸器內部結構圖

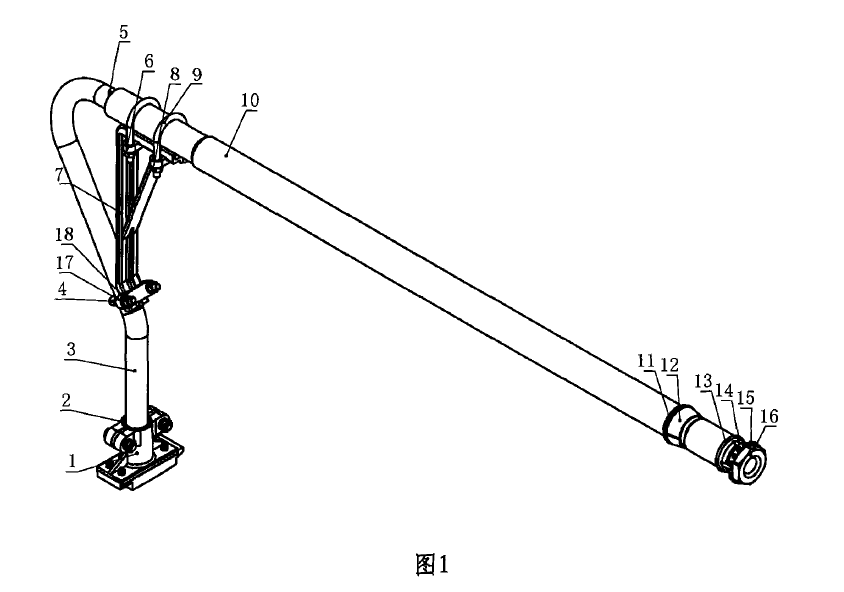

圖1為QGX旋轉接頭用固定式虹吸器結構示意圖。

如圖1所示：包括吸嘴組件1、過渡套2、縱向內管3、第二U形螺栓4、標準型彈簧墊圈5、防松動六角螺母6、虹吸支架7、O型圈8、第-U形螺栓9、水平管1 0、軸用鋼絲擋圈1 1、半分環1 2、0型圈1 3、圓柱銷1 4、外齒鎖緊墊圈1 5、吊緊螺栓1 6、彈簧墊圈1 7和防松動六角螺母1 8等。

QGX旋轉接頭用固定式虹吸器主要采用吸嘴組件1通過過渡套2作襯墊，依靠吸嘴組件1上的壓板和螺栓固定在縱向內管3上，可在縱向內管3上下調節吸嘴組件l吸水的間距?？v向內管3上彎部一端伸入水平管1 0的端孔內，靠水平管1 0端孔內的0型圈8密封?？v向內管3由虹吸支架7靠第-U形螺栓9固定在水平管1 0上的凸鍵處，由彈簧墊圈5和防松動六角螺母6緊固。虹吸支架7下端靠第二U形螺栓4、彈簧墊圈1 7和防松動六角螺母1 8，緊固住縱向內管3，防止縱向內管3（由積水的阻力）繞水平管1 0轉動。虹吸支架7的上乎面上設有個右端頭不通的鍵槽，水平管10上的凸鍵裝嵌在虹吸支架7上平面的鍵槽中，既防止了縱向內管3的轉動又防止了（由于積水的沖力）虹吸支架7的松動和軸向脫落。

水平管1 0固定端設置有半分環1 2，水平管1 0以嵌在其槽內的半分環1 2的外錐面裝入QGX型旋轉接頭殼體中內錐面上，用吊緊螺栓16緊固。緊固前先用軸用鋼絲擋圈1 1裝入半分環1 2的槽內，使半分環為一體，且裝上0型圈1 3，作密封，裝上多個圓柱銷14使水平管1 0和旋轉接頭殼體防轉定位。裝上外齒鎖緊墊圈15防止吊緊螺栓16的松動。
