騰旋科技SN型帶有溫差區結構的旋轉接頭內部結構圖與原理介紹

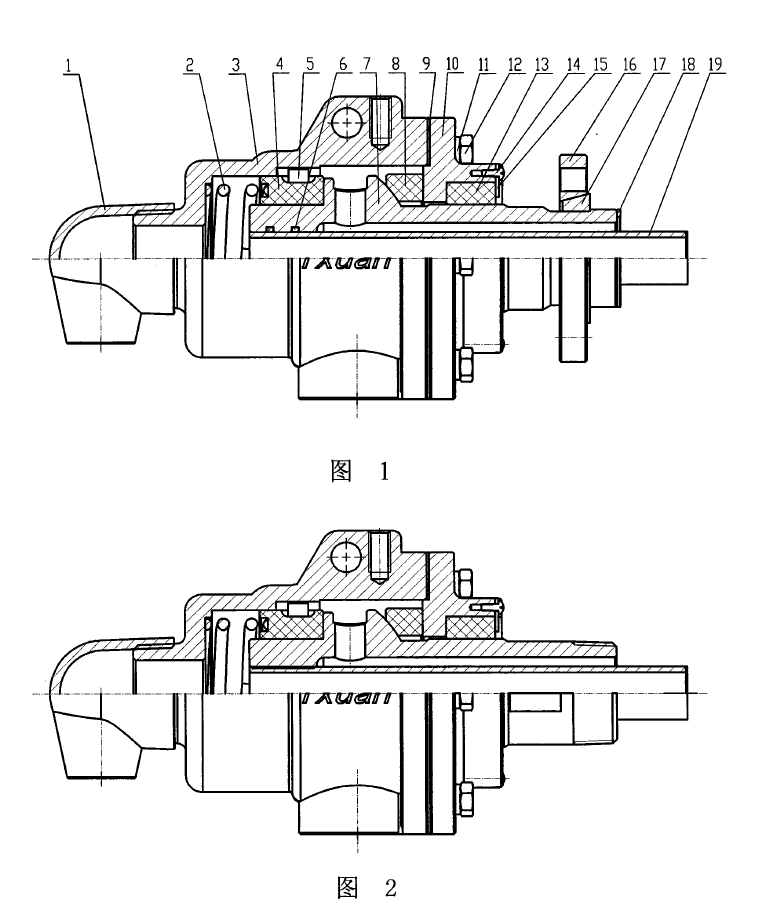

圖1為雙流通法蘭連接結構示意圖。

圖2為雙流通螺紋連接結構示意圖。

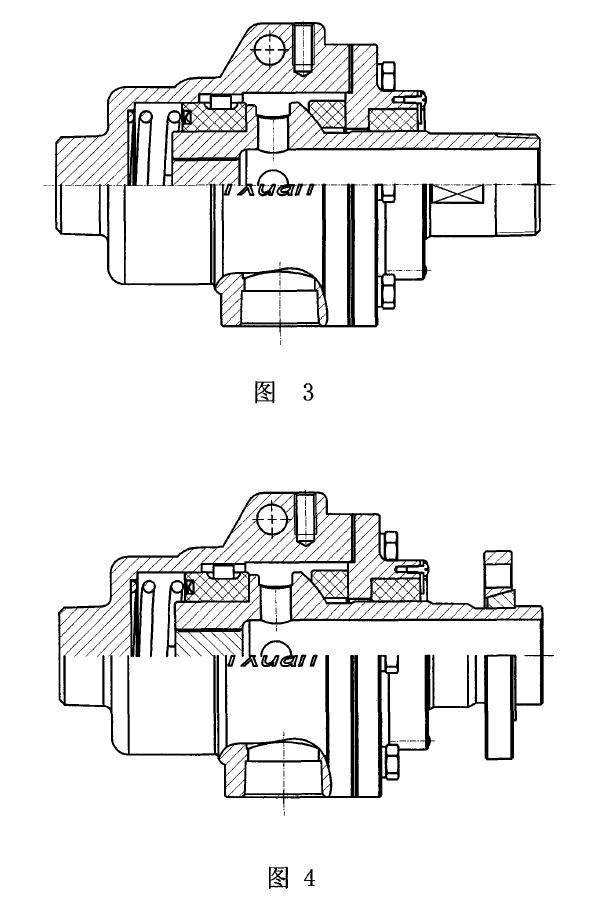

圖3為單流通螺紋連接結構示意圖。

圖4為單流通法蘭連接結構示意圖。

如圖1所示，一種帶有溫差區結構的旋轉接頭，包括殼體3、安裝在殼體3內底的圓柱彈簧2及位于殼體3內的外管7；圓柱環4的底端面槽嵌于圓柱彈簧2的端面上，外管7裝入圓柱環4的內孔，外管7的尾部?jì)瓤字性O有O型密封圈6，外管7上設有介質進口，介質進口一側與圓柱環4滑動接觸，另一側的球面上套有球面環8。

密封補償的結構件圓柱彈簧2通過圓柱環4，與外管7土高溫介質進口隔開，構成溫差區結構，使圓柱彈簧2處于低溫區，從而減少了熱變形和脆斷現象，確保了密封性能并延長了使用壽命。

外管7內設有內管19，內管1 9通過外管7的中心并扦入O型密封圈6，內管19尾端與介質管道出口相連，另一端伸入用戶旋轉設備中，內管1 9與外管7間有介質輸入通道。

殼體3與圓柱環4上的半圓槽間設有止轉滑動銷5。外管7上設有介質進口，介質進口與殼體3的側孔相連；介質進口一側與殼體3上設有圓孔和螺釘孔，用于止轉選擇；殼體3的大端面上設有密封墊9，密封墊9上安裝有端蓋10，外管7上套有導向環1 3，導向環1 3壓入端蓋10內；端蓋1 0利用彈性墊圈1 1、六角螺栓12緊固于殼體3的大端面；導向環1 3與端蓋1 0利用止轉板1 5、半圓頭螺釘1 4緊固。圓柱環4與導向環1 3構成雙支撐無油軸承結構，使外管7能夠轉動平穩。

外管7的頸部設有對口環1 7，對口環1 7上套有法蘭1 6，外管7端面設有密封紫銅墊18。

殼體3的尾部設有彎頭1，彎頭1-端利用內螺紋緊固于殼體3尾部，另一端與介質管道出口連接。

如圖2所示，還可以在外管7的頸部設置外螺紋，通過外螺紋與用戶設備相連接，外管7與內管1 9同步旋轉。

如圖3～4所示，可以構成單流通結構的旋轉接頭。構成單流通結構時，省去彎頭1、內管1 9及密封圈6，殼體3尾部無內孔，并在外管7的尾部安裝螺塞。當構成單流通結構時，可以通過外螺紋或是法蘭與用戶旋轉設備相連接。當使用雙流通結構時，內管1 9伸入用戶旋轉設備中，外管7通過法蘭16或是外螺紋與用戶轉軸端連接，較高溫度的流體介質，從外管7上的介質進口通入，由外管7與內管1 9之間的介質輸入通道輸入用戶旋轉設備，降溫后的流體介質通過內管1 9從彎頭1排出，密封補償的圓柱彈簧2處于低溫區。當使用單流通結構時，省去內管1 9，外管7通過法蘭或是外螺紋與用戶轉軸端連接，流體介質從外管7中孔進入旋轉設備。
