騰旋科技涂料篩工作原理及內部結構圖示

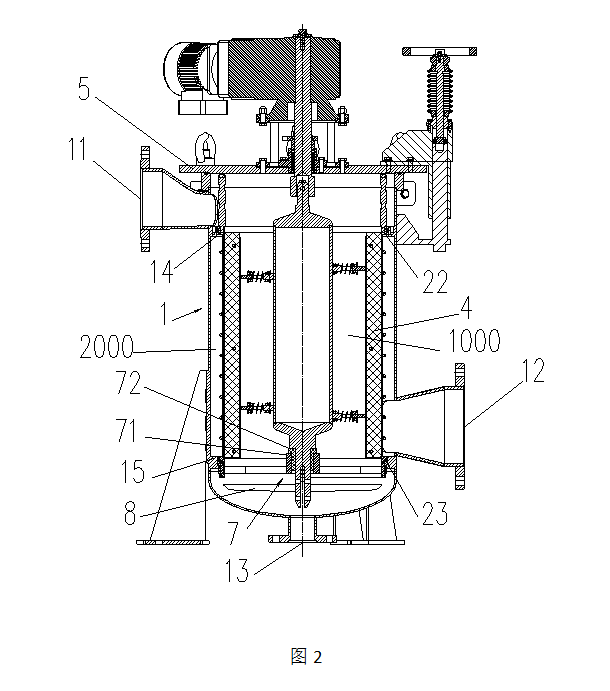

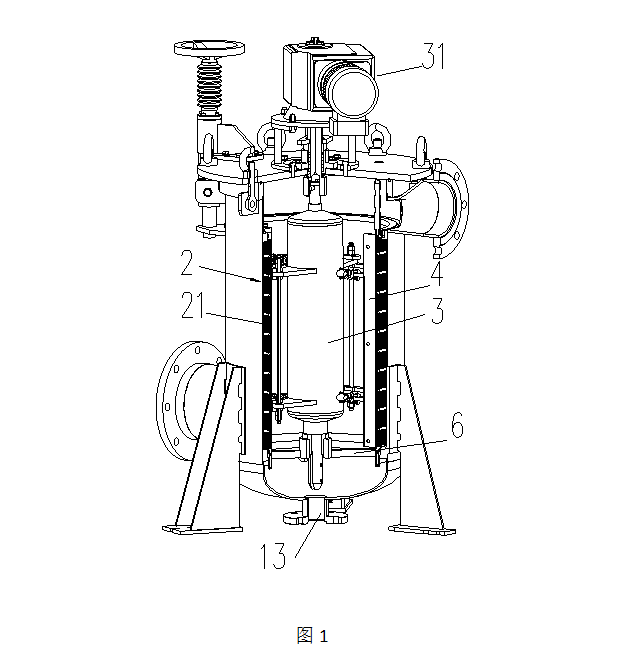

圖1和圖2所示，騰旋科技涂料篩，外殼1為上端開口的筒狀，外殼1的外筒壁上方設有進漿口11，下方設有出漿口12，底部設有篩渣出口13，外殼1的內筒壁上方設有第一凸起14，下方設有第二凸起15；篩鼓2為上下端開口的筒狀，篩鼓2的筒身上設有過濾網21，篩鼓2的兩端面分別設有第一臺階22和第二臺階23，篩鼓2置于外殼1內，的第一臺階22和第一凸起14密封固定連接，第二臺階23和第二凸起15密封固定連接，其中，第一臺階22或第一凸起14中的任一個在兩者的連接部位開設有密封槽，密封槽內放置有O形圈密封件；第二臺階23或第二凸起15中的任一個在兩者的連接部位開設有密封槽，密封槽內放置有O形圈等密封件；篩鼓2將外殼1內的空間劃分成了與篩鼓2內腔相連通的原漿區100和篩鼓2外部位于第一臺階22和第二臺階23之間的清水區200，進漿口11和篩渣出口13與原漿區100連通，出漿口12與清水區200連通；驅動軸3設于外殼1的中心，驅動軸3的上方設有驅動驅動軸旋轉的電機31；驅動軸3做成中空的結構，在保證軸的剛度和強度的前提下大大降低軸的重量，達到使用較小的驅動電機即可工作的目的，并且軸的重量降低可以使得整個驅動結構更加穩定、可靠；在原漿區100內還設有刮刀4，刮刀4包括刀口部和刀身，刮刀身與驅動軸3連接，刀口部與篩鼓2內表面貼合。

未經過濾的原漿通過進漿口11進入到涂料篩內，充滿了外殼1內的原漿區100，原漿區100和清水區200通過篩鼓2隔開，原漿會(huì )在自身重力的壓力作用下通過篩鼓2上的鍥形間隙進入到清水區200，清水區200和出漿口12相連，經過過濾的涂料由出漿口12導出，流入后道設備中供后道設備使用，原漿內混有的雜質和大的顆粒物質會(huì )被篩鼓2阻隔在原漿區100內，完成了過濾的過程。

包括上蓋5，上蓋5與外殼1的開口端密封連接，上蓋5與外殼1的開口端之間有一段貼合的區域，在此區域上開設有放置O形圈的密封槽，以此來實現上蓋5和外殼1的開口端之間的密封；在外殼1的開口端上設置有螺紋孔，通過連接吊環螺栓將上蓋5壓緊在外殼的開口端上。這樣的結構可以保證整個涂料篩過濾區域的密封，有利于建立壓力，方便過濾的進行。

上蓋5上還包括排氣管和沖洗管，排氣管可以和外部空氣接通，在上蓋5打開前或者其他需要將內部壓力釋放的時候，可以通過排氣管進行排氣，并且當涂料篩內介質較多時可由排氣管溢出，導出涂料篩；沖洗管與外界的溫水管接通，當過濾效果差或者內部過濾下的雜質或者大顆粒物質過多影響過濾效率時，打開底部的篩渣出口13，排出雜質和大顆粒物質等這些篩渣，再由溫水管沖入溫水，進行沖洗操作，在使用時可以在進口和出口處接入壓力差監測裝置，當監測到壓力差值超過了正常值時暫停過濾，利用沖洗管對涂料篩進行沖洗。

包括支撐板6，支撐板6上設有用于導流的流量孔，支撐板與篩鼓的下端面采用螺栓連接，支撐板6的中間設有支撐軸承7；的支撐軸承7為銷軸72和軸套71的結構，銷軸72上設有支撐孔，驅動軸3的下端插入支撐孔內坐于支撐軸承7上。通過這樣的方式將驅動軸3的上下兩端同時予以支撐，可以提高驅動軸3在旋轉時候的穩定性，改善驅動軸3在旋轉時發生搖擺的情況，特別是當刮刀4和篩鼓2之間摩擦力較大時，這樣的改善會(huì )更加明顯。

支撐軸承7中銷軸72和軸套71的材料為聚四氟乙烯，這種類似于軸和軸瓦形式的軸承結構，可以抵擋住原漿中的雜質和顆粒物，也無需做防塵或者防水的額外結構，大大簡化了支撐的部件，聚四氟乙烯的材料是一種自潤滑材料，降低了支撐軸承的摩擦轉動力矩，不會(huì )產生卡死，同時也免維護，大大簡化了后期維護的程序。

驅動軸3帶動連接在上面的刮刀4，刮刀4的刀口部緊貼篩鼓2的內表面，隨著刀口部在內表面的貼合運動會(huì )將粘附或者卡入篩鼓2的間隙里面的雜質或者大的顆粒物質刮取下來，使原漿中的雜質或者大的顆粒物質不會(huì )影響過濾過程，保證了篩鼓2過濾的效果和效率；而且，刮刀4在原漿區的旋轉運動，攪動了原漿區100的原漿，原漿對流運動，使得原漿內的涂料和水混合得更加的均勻，也提到了過濾的速度。

原漿中被過濾下來的雜質和大的顆粒物質大部分由于密度比涂料密封大，會(huì )沉淀于原漿區100的底部區域，在原漿區100的底部區域內設有攪拌器8，攪拌器8包括有若干個攪拌葉片，攪拌葉片會(huì )隨著驅動軸3的旋轉而旋轉攪動，使累積的物料處于運動狀態，以免在排渣間隙時物料的沉淀。

過濾網為鍥形網或孔狀網，優選選用鍥形網，可以具有優于孔狀網的過濾效果，并且篩渣等異物不容易滯留其中。

過濾網的材質為AISI 316L，具有優異的防腐蝕性能，能夠裝置保證長時間的使用運行。

出漿口12和進漿口11同向設置或者出漿口和進漿口的孔口方向成180°反向設置，這樣的排布方式可以更大化過濾效率，并且也能方便布管。
