旋轉接頭工作原理是怎樣的？

旋轉接頭的工作原理是很多客戶都感興趣的問題，不同的旋轉接頭規格型號工作原理也不一樣，下面就根據其流通方式圖文的形式直觀的講一下旋轉接頭的工作原理。

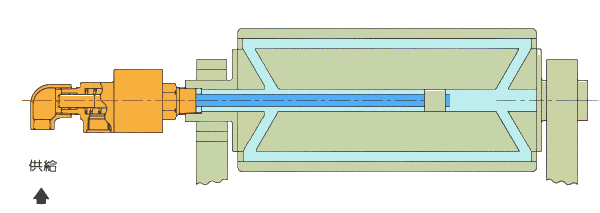

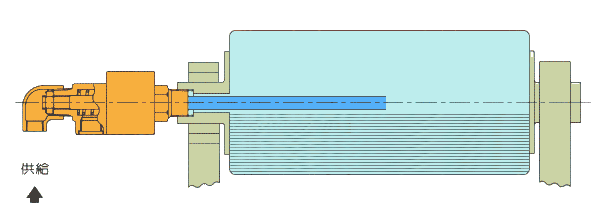

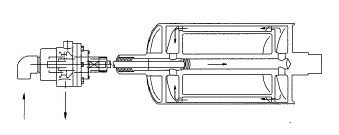

雙通式（內管旋轉）旋轉接頭工作原理

此型為內管與滾筒的內心流體通孔做緊密的連接，以免流體回流而影響滾筒之升溫效率，內管與滾筒同步運轉。

接頭工作示意圖：

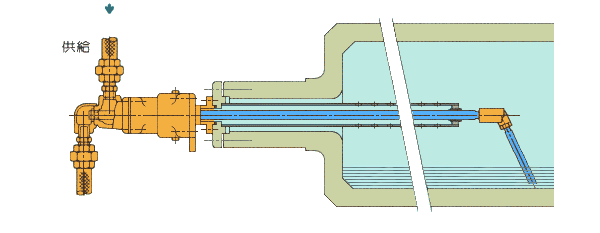

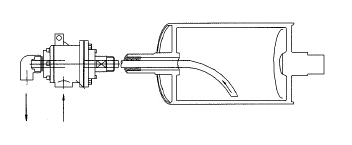

雙通式（內管固定）旋轉接頭工作原理

此型不同處為滾筒內設有虹吸管，將冷凝水排出，此型多用于蒸汽。

接頭工作示意圖：

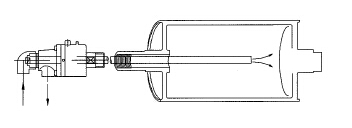

雙通式（內管固定）旋轉接頭工作原理

在滾筒的一端裝置回旋接頭，同時在此端有流體的進入及排出之功能。

接頭工作示意圖：

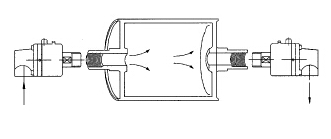

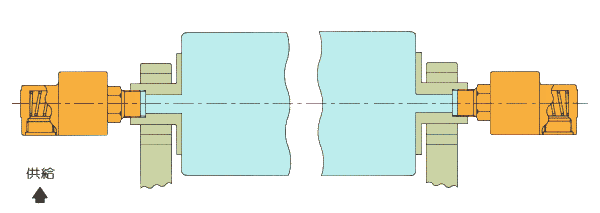

單通式旋轉接頭工作原理

在滾筒的兩端裝置回旋接頭屬貫通流方式，流體有一端進入而由另一端排出，不需要內管裝置。

接頭工作示意圖：

旋轉接頭選型步驟：

（1）首先根據與旋轉接頭連接設備的結構確定使用旋轉接頭的類型：如果設備的結構決定了輸入介質與輸出介質在設備的一同一側實現，那么必須選擇復路型旋轉接頭。如果由設備的結構決定了輸出入介質與輸出介質分別在設備的兩側實現 ，那么必須選擇單路型旋轉接頭。

（2）如果設備要求同時輸送多種介質或將介質輸出送到多個位置時應考慮選用多通路型旋轉接頭。

（3）根據所需輸入、輸出介質流量選擇旋轉接頭的通徑。

（4）根據介質的壓力及設備的轉速選擇具備相應性能的旋轉接頭。

（5）根據設備與旋轉接頭連接結構形式確定埋入式、法蘭式或螺紋連接及內管旋轉式或固定式連接，同時切記：如果選擇螺紋式連接的旋轉接頭，必須明確設備的旋轉方向。

（6）用戶若不方便自己選擇旋轉接頭類型，可提供下列有關參數，由我公司負責為您提供選型。

①設備與旋轉接頭連接的結構形式及相關尺寸

②設備旋轉轉速及方向

③介質名稱及其溫度、壓力

④提供旋轉接頭與金屬軟管相連的接口形式及尺寸
