如圖所示：騰旋科技CEM型高效冷卻旋轉接頭主要由止轉銷1、第一O 型圈2、第一孔用擋圈3、殼體4、內六角圓柱頭螺釘5、耐磨墊片6、擋蓋7、外管8、第二孔用擋圈9、第二O 型圈10、過渡套11、第三O 型圈12、第四O 型圈13、小彈簧14、靜環座15、調整墊片16、圓柱銷17、靜密封環18 和動密封環19 等零部件組成。

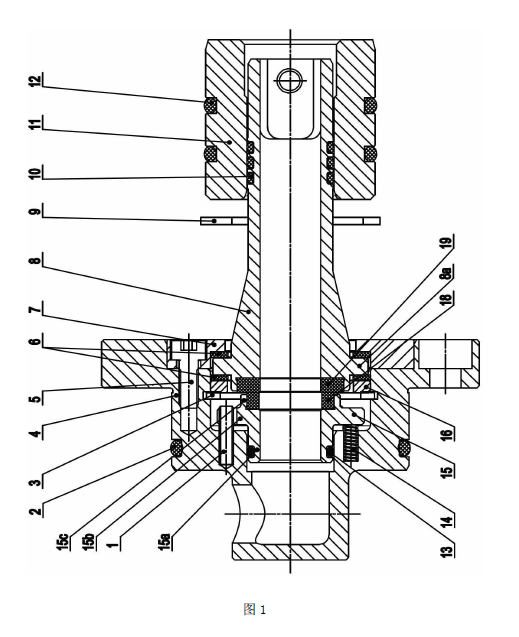

如圖1、圖3 所示，殼體4 按外徑尺寸不同分為殼體細段4a、殼體中段4b 和殼體法蘭段4c，殼體細段4a 的圓柱外表面上設有徑向通孔，徑向通孔與殼體4 內孔相通；殼體細段4a 和殼體中段4b 用于裝入用戶供冷卻介質的靜止管道接口內。

殼體細段4a 上的徑向通孔數量至少為兩個，若干個徑向通孔在殼體細段4a 的圓柱外表面上沿圓周方向均布。

如圖1、圖3 所示，殼體4 內孔按內徑尺寸不同分為第一內孔4d、第二內孔4f和第三內孔4h，第一內孔4d 與第二內孔4f 之間的過渡面為第一臺階面4e，第二內孔4f 與第三內孔4h 之間的過渡面為第二臺階面4g ；第二臺階面4g 上設有兩個對稱分布的止轉銷孔4k 和若干個彈簧沉孔4m，每個止轉銷孔4k 內裝有一個止轉銷1，每個彈簧沉孔4m內裝有一個小彈簧14 ；靜環座15 安裝在殼體4 內孔中，靜環座15 按外徑尺寸不同分為靜環座密封段15a、靜環座固定段15b 和靜環座配合段15c，靜環座密封段15a 的圓柱外表面上設有密封環槽，該密封環槽內裝有第四O 型圈13，靜環座密封段15a 裝于殼體4 的第三內孔4h 內；靜環座固定段15b 上設有對稱分布的止轉U 形口，止轉U 形口對應卡在止轉銷1 上，靜環座固定段15b 的平面壓住上述若干彈簧沉孔4m 內的小彈簧14，構成了軸向密封面補償結構；殼體4 第二內孔4f 的內壁上設有溝槽，溝槽內裝有第一孔用擋圈3，第一孔用擋圈3 用于防止小彈簧14 將靜環座15 彈出；靜環座配合段15c 的端面嵌裝有靜密封環18。

如圖1 所示，外管8 內設有直通孔，外管8 第一端裝入殼體4 內孔中，外管8第一端的端面上嵌裝有與靜密封環18 配合的動密封環19，外管8 第一端的圓柱外表面上設有限位板8a，殼體內孔的第一臺階面4e 上設有若干個沿圓周方向均布的螺釘孔4j，擋蓋7 通過安裝在所述螺釘孔4j 內的內六角圓柱頭螺釘5 緊固于殼體法蘭段4c 的端面上，擋蓋7 卡住限位板8a，使得外管8 可以在殼體4 內孔中轉動但不能脫出，完成了全埋沒式安裝。殼體法蘭段4c 的端面上設有若干個沿圓周方向均布的臺階通孔4i，殼體4 可以通過裝在臺階通孔4i 內的螺釘緊固安裝在用戶供冷卻介質的靜止管道上。

為了提高本發明的使用壽命，外管8 第一端的限位板8a 兩側分別設置有耐磨墊片6，一側的耐磨墊片6 通過調整墊片16 和第一孔用擋圈3 限位，另一側的耐磨墊片6 通過擋蓋7 限位。

另外，如圖1 所示，外管8 鄰近第一端的外管8 懸臂梁受力部位設置成錐形結構，增大了外管8 強度，杜絕了外管8 疲勞斷裂故障。

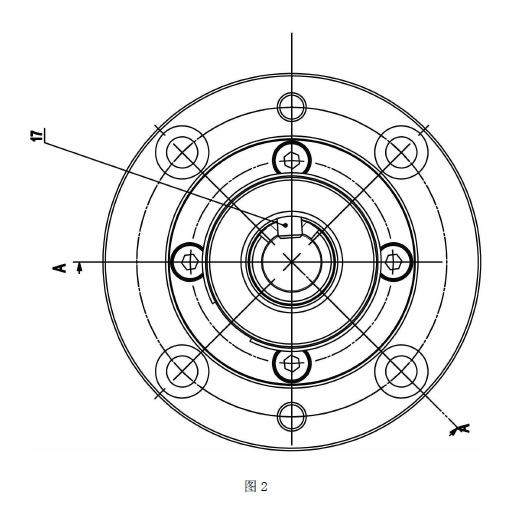

如圖1、圖2 所示，外管8 第二端的圓柱外表面上設有三道密封環槽，密封環槽內裝有第二O 型圈10，過渡套11 套在外管8 第二端上，過渡套11 用于與用戶的轉動軋輥接口配合；外管8 第二端上設有U 形槽，過渡套11 周壁上設有徑向銷孔，圓柱銷17 從過渡套11 上的徑向銷孔插入至外管8 第二端上的U 形槽內，圓柱銷17 一端緊固于徑向銷孔內，圓柱銷17 另一端卡入U 形槽內，圓柱銷17 能帶動外管8 旋轉并可在該U 形槽內軸向移動。

如圖1 所示，殼體中段4b 的圓柱外表面上設有密封環槽，該密封環槽內裝有第一O 型圈2，殼體中段4b 通過第一O 型圈2 與用戶供冷卻介質的靜止管道接口構成密封配合。過渡套11 的圓柱外表面上設有兩道密封環槽，密封環槽內裝有第三O型圈12，過渡套11 通過第三O 型圈12 與用戶的轉動軋輥接口構成密封配合。外管8 上套有第二孔用擋圈9，第二孔用擋圈9 位于過渡套11 內端一側，第二孔用擋圈9用于安裝在用戶的轉動軋輥接口內，用于把過渡套11 軸向限位于轉動軋輥接口內。

具體應用時，從用戶供冷卻介質的靜止管道來的冷卻介質從殼體細段4a 的徑向通孔進入，通過靜環座15 的中心孔和轉動的外管8 的直通孔輸送到用戶需冷卻的轉動軋輥等設備中而無任何阻堵物，達到了高效冷卻的效果。
