盾構機土倉密封裝置的結構示意圖——騰旋科技

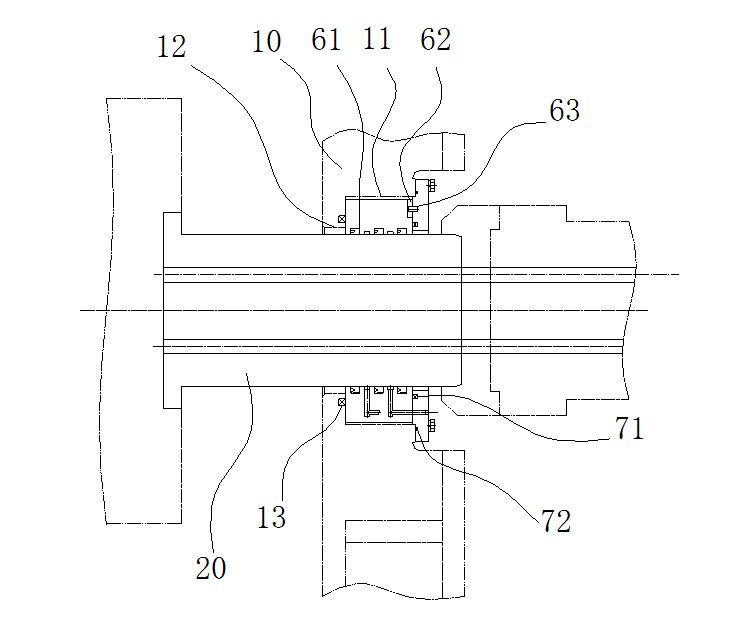

如圖所示，土倉密封裝置還包括浮動環60和蓋板70，盾體10上設有安裝槽11，安裝槽11的槽底設有窗孔12，過渡軸20穿設于窗孔12之中，土倉密封裝置還包括浮動環60和蓋板70；

浮動環60為環形，套設在過渡軸20上并置于安裝槽11中，浮動環60的外圓和安裝槽11的內孔壁間隙配合；

蓋板70為環形，蓋板70蓋合并固定在安裝槽11的槽口處；

浮動環60具有近窗孔12的后端面和近蓋板70的前端面，浮動環60的后端面與安裝槽11的槽底密封連接；浮動環60的內孔壁上開設有第一密封槽61，第一密封槽61內設有與過渡軸20密封接觸的土倉密封圈；浮動環60的前端面上開設有狹槽62，狹槽62的長度方向為浮動環60的徑向方向，蓋板70的近安裝槽11側的端面上固定設有止轉銷63，止轉銷63的一端伸入狹槽62內，浮動環60可沿狹槽62的長度方向相對止轉銷63運動。

在盾構機的刀盤100和盾體10安裝完成之后需要進行渣土改良設備的安裝，同時需要安裝土倉密封裝置，通過過渡軸20將刀盤100和中央回轉節連接在一起。改良渣土的介質就由中央回轉節通過過渡軸20輸送到刀盤100中去；而刀盤100的旋轉中心和盾體10的安裝槽11由于加工制造和裝配會(huì )存在一定的同軸度誤差。本實用新型這樣的結構，通過浮動環60來進行土倉密封，在安裝時，過渡軸20和刀盤100固定，過渡軸20的轉動中心就和刀盤100的轉動中心一致，當過渡軸20的外圓和過渡軸20的轉動中心存在一定同軸度誤差時浮動環60可以在安裝槽11內沿著狹槽62的長度方向而浮動，使得浮動環60能夠始終和過渡軸20的外圓保持同心，避免了由于偏心造成的過渡軸20對盾體10或者密封裝置接觸磨損的情況，并在浮動時浮動環60和安裝槽11以及過渡軸20一直保持密封的狀態，防止土倉的渣土泄漏到外部，采用這樣的結構也減小了加工的難度，刀盤100和安裝槽11的同軸度以及過渡軸20的轉動中心和過渡軸20的外圓中心都可以允許較大的誤差。

中央回轉節，包括具有通孔的殼體40和插入通孔內的轉軸50，連接板30和的過渡軸20的右端面連接，轉軸50和連接板30固定連接，殼體40的內壁上設有若干個環形的介質槽41，殼體40的外壁上開設有管路接口45，管路接口45和介質槽41連通，第三介質通道51設置在轉軸50上，轉軸50上還設有接穿孔52，接穿孔52將第三介質通道51和對應的介質槽41連通，殼體40上每?jì)蓚€(gè)相鄰的介質槽41之間設有一個內密封結構。
