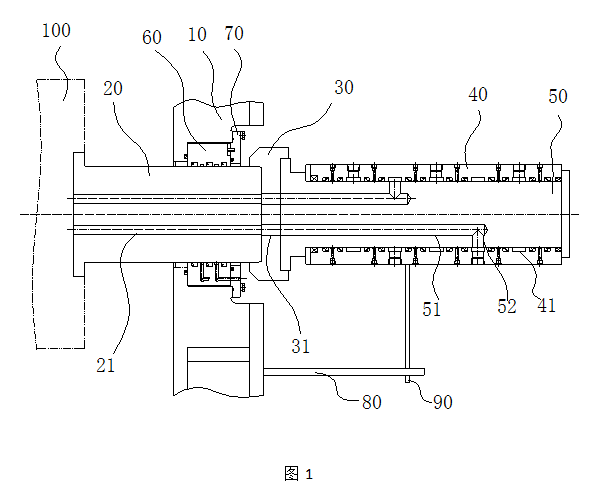

騰旋科技盾構機的渣土改良介質輸送裝置實施例的結構示意圖

圖中10、盾體，11、安裝槽，12、窗孔，13、第二密封槽，20、過渡軸，21、第一介質通道，30、連接板，31、第二介質通道，40、殼體，41、介質槽，42、密封槽，43、潤滑油槽，44、注脂口，45、管路接口，46、唇形密封件，50、轉軸，51、第三介質通道，52、接穿孔，60、浮動環，61、第一密封槽，62、狹槽，63、止轉銷，70、蓋板，71、第三密封槽，72、第四密封槽，80、叉板，81、腰形孔，90、撥桿，100、刀盤，461、承壓唇口。

如圖1所示，騰旋科技盾構機渣土改良介質輸送裝置，包括盾體10，還包括土倉密封裝置、連接板30和中央回轉節，土倉密封裝置包括與盾體10密封連接的過渡軸20，過渡軸20的左端伸入土倉中，過渡軸20的右端設于盾體10右端外側，在盾體10右端外側的過渡軸20上設有的連接板30，中央回轉節和連接板30連接；過渡軸20上設有第一介質通道21，連接板30上設有第二介質通道31，中央回轉節上設有第三介質通道51，第一介質通道21、第二介質通道31和第三介質通道51依次連通。

   過渡軸20伸入土倉中和盾構機的刀盤100連接，中央回轉節和盾構機渣土改良系統的出口部連接，盾構機渣土改良系統可以向中央回轉節輸送泡沫、水或者膨潤土等渣土改良介質，同時也可以輸送刀盤100或者土倉中工作部件需要用到的潤滑脂或者液壓油等介質，中央回轉節將渣土改良介質通過連接板30輸送到過渡軸20之中，再由過渡軸20輸送至刀盤100之中，最后從刀盤100對應的出水口噴出，以達到渣土改良的效果，由于刀盤100相對于盾體10一直處于旋轉狀態，通過中央回轉接頭可以從靜止的管路連接口處將渣土改良介質傳輸到旋轉的刀盤100中去，的刀盤100帶著過渡軸20轉動，過渡軸20在轉動的過程中和盾體10保持密封連接。
