擾流器安裝步驟簡介

第一步：準備好擾流器安裝所需工具。下列為一組人員安裝所需工具:

a、氣動扳手一個

b、30的開口扳手兩把

c、卷尺一把

d、錘子一個

e、粉筆若干

f、17的開口扳手一個

g、鏨子一個

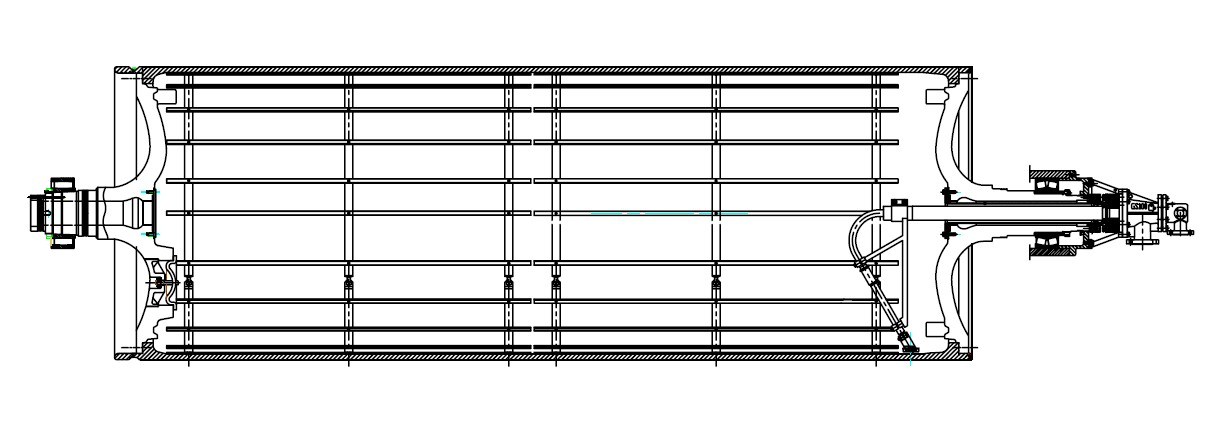

第二步：利用卷尺檢查烘缸內部尺寸是否和圖紙所示相符合，如有出入，請咨詢騰旋技術部。

第三步：安裝時，建議三人為一組在烘缸內，其中一人在烘缸人孔外傳遞工具和擾流器配件。注意：在裝擾流器之前必須要先安裝虹吸器。

第四步：照著圖紙在離虹吸器吸嘴大約25mm到40mm（按圖紙所示為準）的地方開始裝第一組擾流器，每次安裝橫梁時，記得用粉筆做好記號保證橫梁距離缸壁距離一致。

第五步：先將兩根橫梁置于烘缸六點時鐘位置，和烘缸軸線相平行。將縱梁與橫梁靠近烘缸尾部一端的螺絲孔相連，讓縱梁隨重力自然貼靠在內壁上，這樣一來縱梁就在八點時鐘到四點時鐘位置，將其余四根橫梁與這根縱梁連接起來。裝另外兩個縱梁，完成后三分之一圓就算安裝結束。

注意：彈簧墊應裝在橫梁和縱梁之間，六角頭螺栓全都上緊。

      如位置手動不能調整，可用錘子適當敲正，對準縱梁和橫梁的孔位。

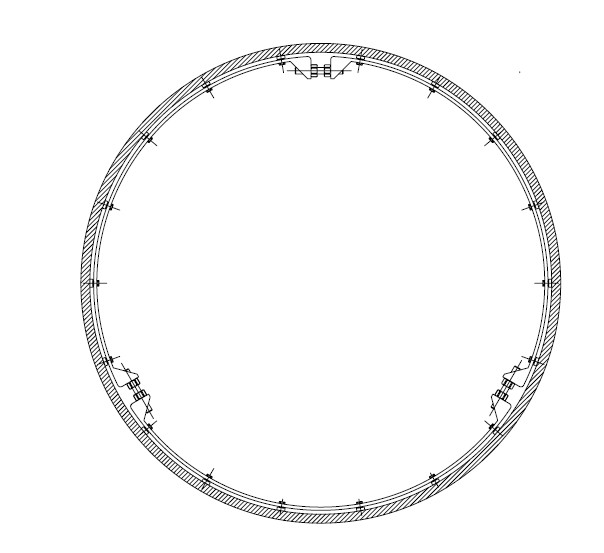

第六步：將另外兩根縱梁與剛才裝好的縱梁用螺栓全螺紋連接，連接成一個整圓（一個人扶著這兩根縱梁一個人穿上所有螺栓，再從下而上緊固三個螺栓上的螺母）。注意保證縱梁的圓周和烘缸直徑圓是平行的。接下里按同樣方法安裝另一頭的縱梁。

注意：中間一段縱梁先不裝，方便橫梁穿插，便于調整位置。

第七步：將這三分之二圓的所有橫梁和縱梁連接起來以后，再裝中間一段縱梁。

注意：六角頭螺栓全都上緊，六角螺母鎖緊，最后用錘子和鏨子將螺紋敲死。

第八步：再按五到七步的方法安裝下一組縱橫梁（注意和第一組對齊，中間注意要留5~10mm距離），最后再用開口扳手依次上緊所有螺絲螺母。

第九步：清理烘缸內安裝擾流器所留下的螺絲、墊片等雜物，封堵好人孔。

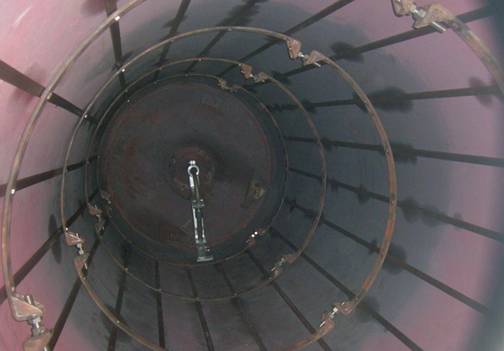

安裝完成圖
