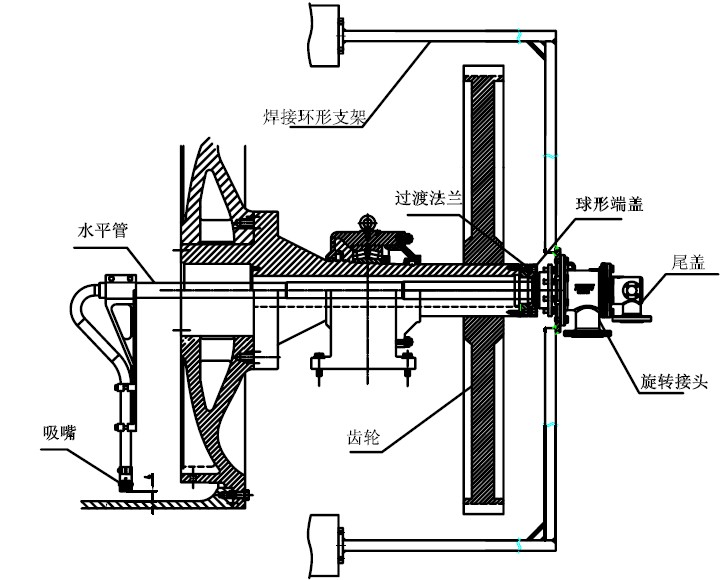

QGX旋轉接頭安裝步驟簡介

一.   清理軸頭

與過渡法蘭連接的軸頭清理干凈，表面平整無雜質。

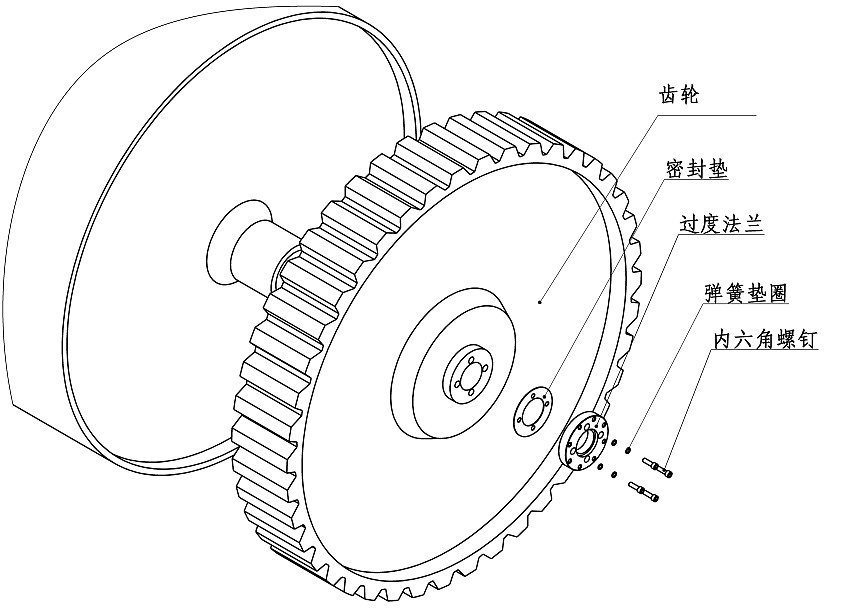

二.安裝過渡法蘭

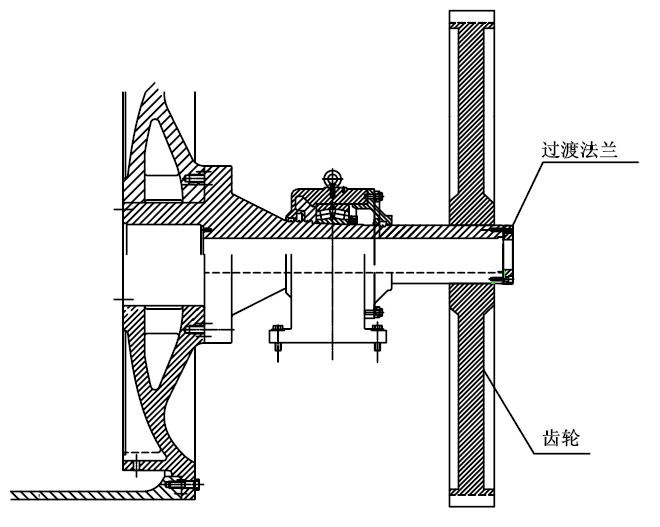

將密封墊墊在過渡法蘭端面，用合適的內六角螺釘套上彈簧墊圈將過渡法蘭安裝在軸頭上，對角擰緊螺釘，過渡法蘭安裝好后如圖一所示。

三．烘缸現場焊接環形支架

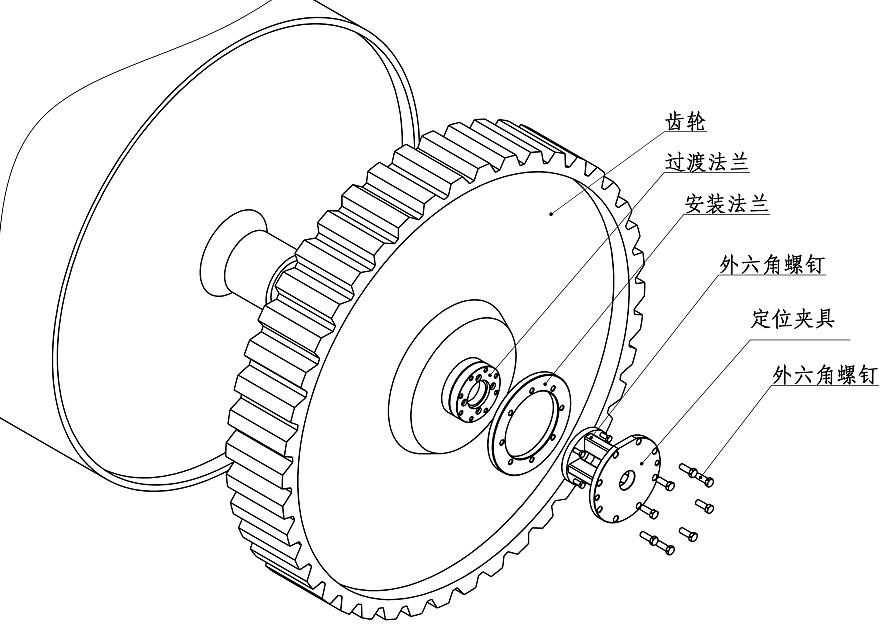

3.1 將安裝法蘭與定位夾具用8-M16x45外六角螺栓連接；

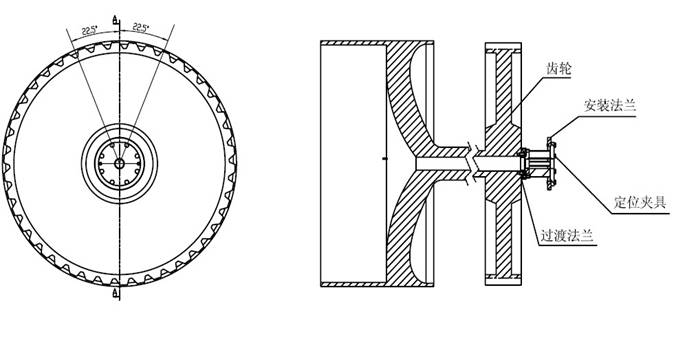

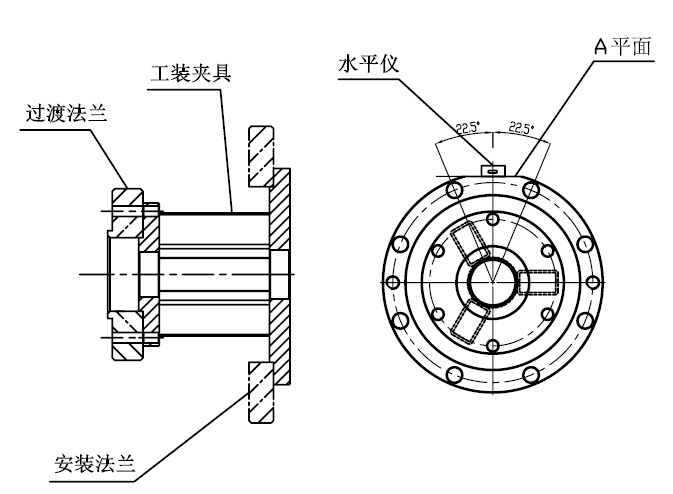

3.2 將定位夾具安裝在軸頭過渡法蘭上；保證定位夾具上A平面水平（如圖四）；定位夾具安裝好后如圖五；

    注意：定位夾具A平面安裝后，正常都為非水平，需調整，調整時，在A平面上放置水平儀，如圖所示，轉動烘缸，確保A平面水平；

3.3 裝機架上的丁字架地板

3.4 現場配做矩形鋼管，將底板與矩形鋼管焊接牢固，環形支架安裝法蘭與矩形鋼管焊接牢固，焊接后必須保證環形支架穩定、無振動，且與烘缸齒輪無干涉。

3.5 拆除定位夾具

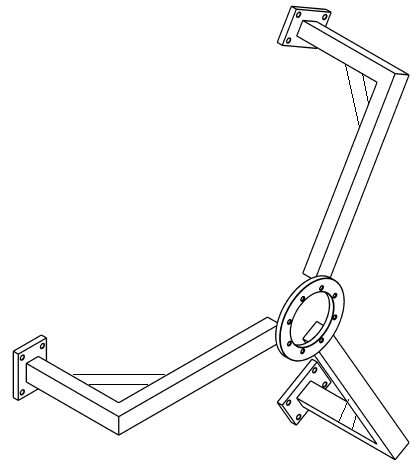

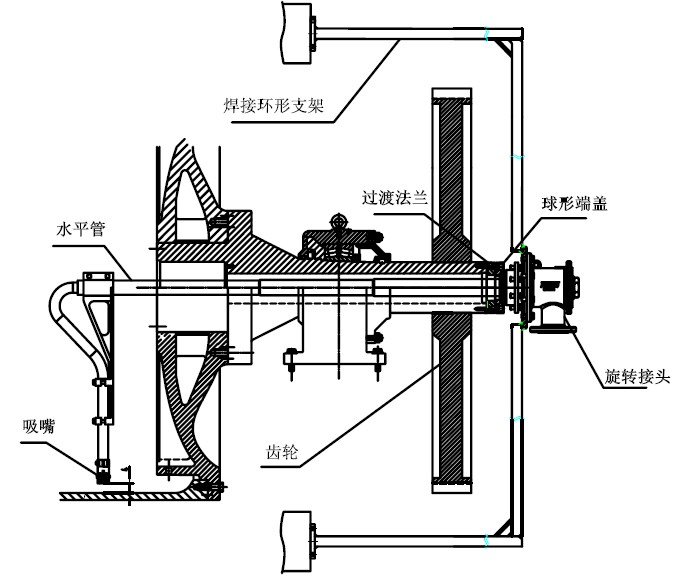

 環形支架安裝后如圖六樣式

四.安裝水平管及球形端蓋

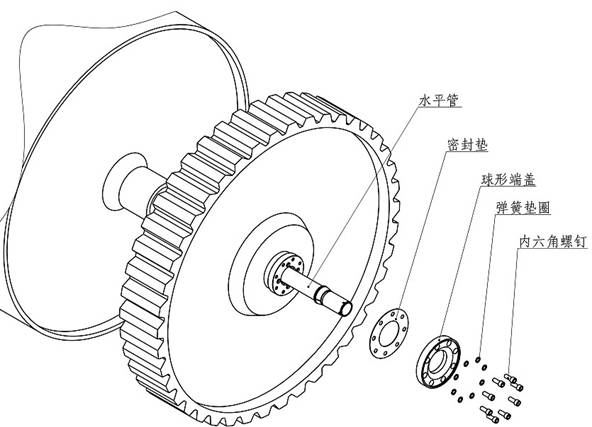

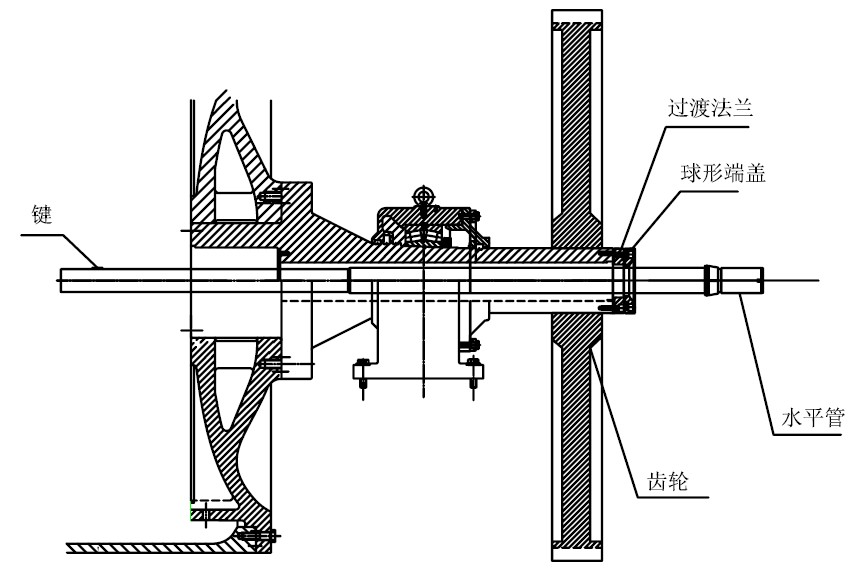

將水平管插入烘缸軸頭（水平管尾部要先裝上O型圈），然后將密封墊套在球形端蓋端面上，用內六角螺釘（需墊上彈簧墊圈）對角擰緊螺釘，將球形端蓋與過渡法蘭連接牢固。

注意：這里水平管可以不先插入，可以和殼體在外面先相連接，一起插入軸頭內（第五步進行此操作）。必須要敲入銷子固定，水平管要到底部，注意鍵和進氣口的方向即可。QGX090鍵朝上。

五.安裝球面環及旋轉接頭體

5.1  用潔凈的布將球面環的圓弧面、平面，球形端蓋的球面，滑動外管的平面擦干凈；

5.2  將球面環套在水平管上，球面朝球形端蓋；

5.3  將水平管與接頭殼體相連接；這一過程需要另一位人員用手拿住石墨環，防止安裝過程中碰壞石墨環；

5.3.1 檢查銷子朝向；注意殼體進入口朝向；

5.3.2 水平管插入殼體中；

5.3.3 殼體尾部安裝4-Φ6圓柱銷，安裝時需用手轉動水平管，使圓柱銷插入水平管4條溝槽內；

5.3.4 安裝止轉墊圈及吊緊螺母，止轉墊圈的四個反向齒插入殼體4個Φ8孔中；輕輕旋緊吊緊螺母；

5.3.5 用外六角螺栓將旋轉接頭與環形支架法蘭連接，壓緊螺栓時需注意確保球面環與球形端蓋同心；

如果第三步是水平管和殼體事先連接好的，則可以一起插入軸孔，這樣做比較簡便，推薦這樣安裝。前提是接頭部分不會(huì )被軸孔方向的障礙物如傳動座擋住，才可以這樣安裝。

5.2注意保證彈簧的壓縮量（即圖九示L尺寸,安裝時將壓至標示槽即可），彈簧壓縮量表如下。

5.3 旋轉接頭體安裝牢固后，用大的扳手或者管鉗用力擰緊吊緊螺母，擰緊后，用縮緊墊片將水平管和吊緊螺母鎖死（縮緊墊片的鎖緊舌扳入殼體尾部端面小孔內以及吊緊螺母的外六角平面上）。

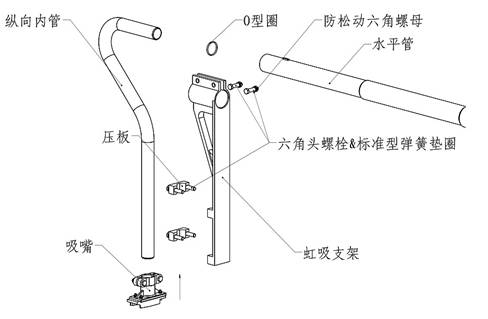

六.安裝縱向虹吸器

6.1將虹吸支架套在水平管上；

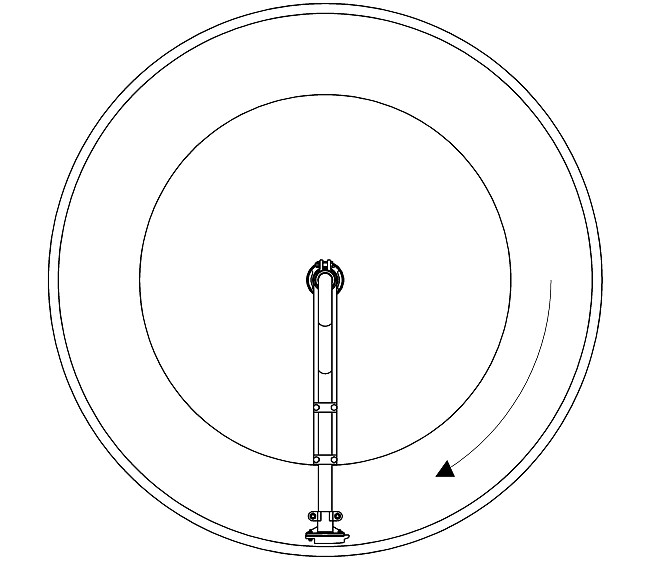

6.2將吸嘴與縱向內管連接，輕輕帶上螺絲，不讓吸嘴滑落；注意吸嘴朝向，在車速大于300m時吸嘴口應朝向烘缸旋轉的方向，如下圖十二；

6.3檢查O形圈是否已安裝于水平管內，然后將縱向內管插入水平管；調節吸嘴底于烘缸內壁距離，大約在3~5mm左右；如果烘缸內壁沒有精加工，我們建議8~10mm的距離；絕對不能碰烘缸；

調節距離的方法：手指的抓住吸嘴下部，繞烘缸轉一圈，以最近的距離為準。

6.4 用壓板將縱向內管夾緊于虹吸支架的V型槽內，擰緊螺栓（螺栓需墊上彈簧墊圈）。擰緊螺栓將吸嘴固定牢固，將虹吸支架上面的螺栓和螺母擰緊。

注意：當洪缸車速小于300m時，吸嘴方向剛好與現在相反；

     安裝虹吸器時，需注意確保虹吸器與烘缸平衡鐵和擾流器無干涉。

七．安裝尾蓋

尾蓋要求出水口方向朝下。

八.安裝金屬軟管

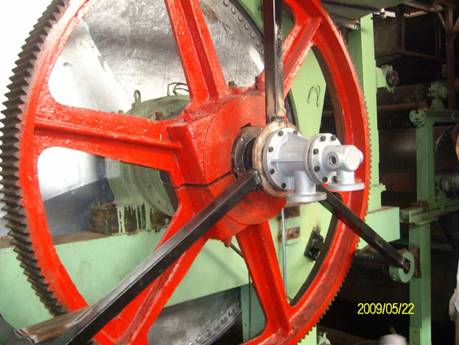

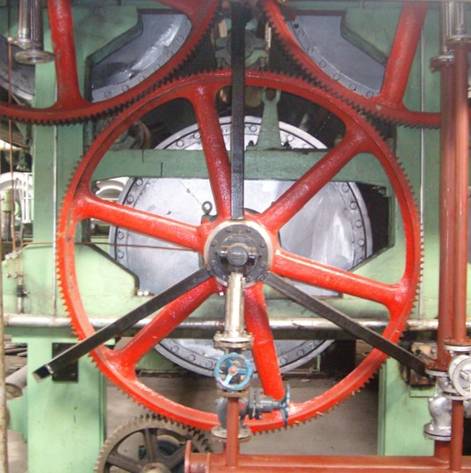

九.安裝完畢照片示意
