外支撐結構旋轉接頭安裝注意事項

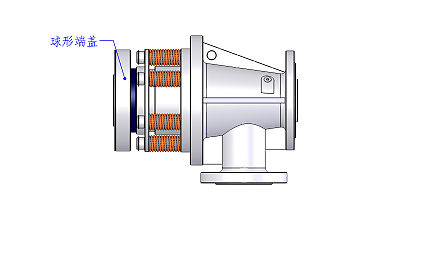

          對于外支撐結構，首要保證的是安裝的旋轉接頭與設備的同軸度。如圖是外支撐結構的典型例子，在安裝此接頭之前，對于和環形支架相連接的安裝基準面來說，它們所配合的面必須是光滑平整的，保證整個旋轉接頭在安裝完畢后和設備有很好的同軸度，對接頭的使用功能和壽命來說至關重要。 當然，在此類旋轉接頭的密封組件中，如圖。安裝球形端蓋時需要注意幾點。一是螺絲對角的擰緊，二是對于擰螺絲的力矩不能太大，經試驗得出M12的螺絲扭矩是60N/m、M16的螺絲扭矩是160N/m。因為球形端蓋屬于密封組件的一部分，如果在安裝過程中擰螺絲的力道過大，在設備升溫以后容易產生形變，使密封面不能完全貼合，出現泄漏的狀況。

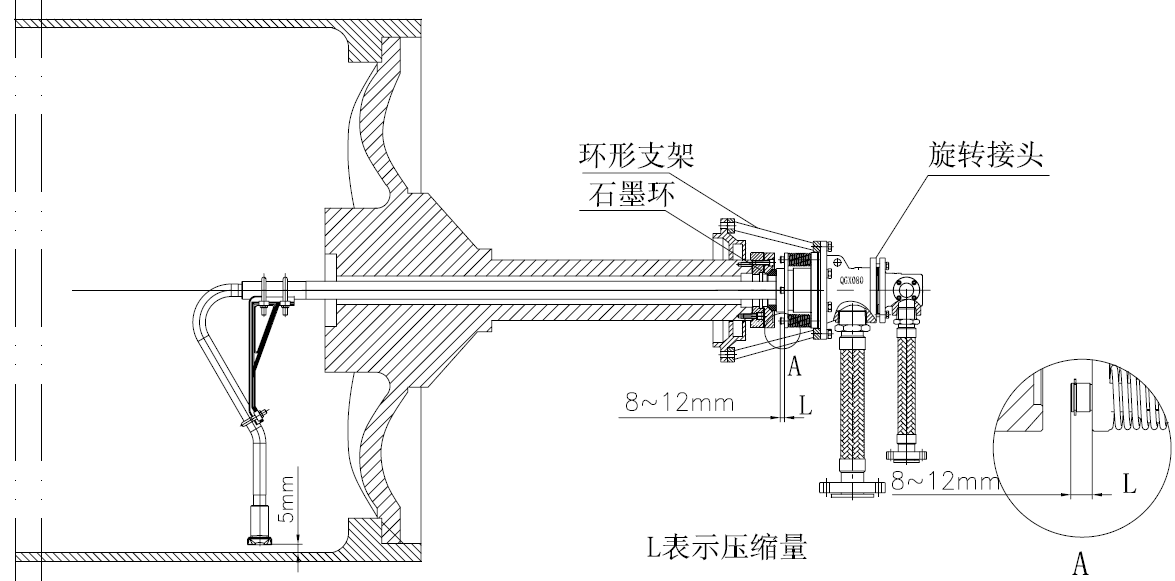

          對于此種旋轉接頭來說，還有特殊的一方面是彈簧補償機構裸露在外面。因為現階段國內的設備參數的整體統一度不高，如果只按理想狀態安裝，彈簧的壓縮量往往會(huì )有大約10mm的出入，而多出的10mm對于石墨的壓力會(huì )很大，由于旋轉扭力對石墨環過大的作用力加上流體壓力，石墨密封環容易破損或者是超正常狀態磨損，具體表現為外圓龜裂和剝落現象，所以有時需要在安裝過程中調節彈簧的壓縮量，使壓縮量控制在理想設計的壓縮量8～12mm范圍內。如果壓縮量過小，甚至石墨環與密封端面脫開，我們需要增加調節墊片在球形端蓋的后方（通常旋轉接頭廠家提供），否則會(huì )產生非接頭質量原因的泄漏或者是短時間接頭失去補償能力。這種外支撐的旋轉接頭通常是帶內部懸臂固定式虹吸器的。如圖，是旋轉接頭安裝完畢的效果。
