自支撐式旋轉接頭止轉實例

來源：騰旋查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2017-08-03 09:57:00【大中小】

對于自支撐式旋轉接頭來說，多數旋轉接頭使用廠家將旋轉接頭的止轉和承重吊裝機構合二為一，根據設備布置的需要，旋轉接頭殼體上的止轉承重孔或導向豁口，可以是軸向的也可以是徑向的。常見的止轉和承重機構如圖。應特別注意的是，止轉和承重機構只可止轉和承重，絕對不能限制旋轉接頭的軸向移動，也不要限制接頭的沿圓周的擺動。摩擦副磨損以后，由自動補償系統予以補償，旋轉接頭內裝式密封設計在殼體的前端，磨損后只有殼體后退方可補償，一般設計補償量在10mm左右，若殼體不可后移，即止轉卡住殼體，。密封件雖沒失效，但旋轉接頭密封副磨損得不到補償將泄漏。對于型號偏大的接頭，由于自身重量的原因，隨著機器的運行會(huì )下垂，密封環會(huì )形成橢圓形磨損，所以這時候附加的止轉裝置還起到承重的作用，因為接頭有向下趨勢時會(huì )被支撐裝置反向作用，如圖。所以機構設計的不合理也會(huì )導致接頭不正常泄漏。

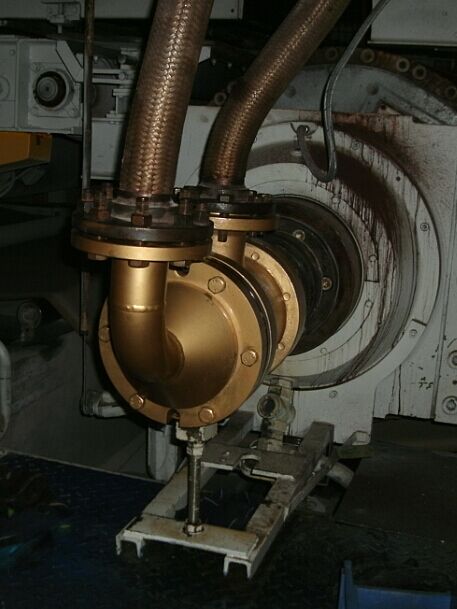

自支撐式止轉實例

配置的金屬軟管應具有耐壓、耐高溫、減震功能，利于管道和旋轉旋轉接口有偏移時安裝，同時金屬軟管連接應適應旋轉接頭的殼體位移要求。所以，金屬軟管要有合適的長度，保證金屬軟管安裝后金屬軟管應處于松弛微彎狀態，絕不能對接頭產生拉力，如果是剛性連接則會(huì )限制旋轉接頭在運行過程中的自補償能力。
